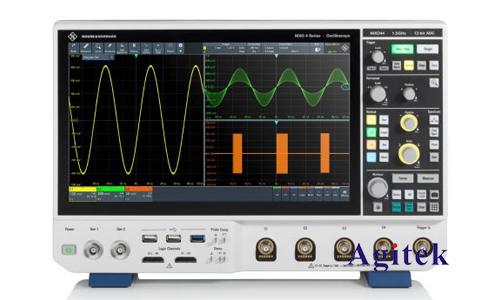

羅德與施瓦茨(Rohde&Schwarz)作為全球領先的測試與測量?jī)x器供應商，其示波器以性能卓越、功能強大著稱，在科研、工程、生產等領域廣泛應用。熟練掌握羅德與施瓦茨示波器的波形圖分析方法，對于準確理解信號特性、進行有效調試和故障診斷至關重要。本文將從以下幾個方面詳細闡述羅德與施瓦茨示波器波形圖的分析方法：

　　一、了解基本參數

　　觀察示波器界面，首先需要了解一些基本參數，它們能夠提供對信號的初步認識：

　　時間刻度(Timebase):指示水平軸上每格所代表的時間長度，例如10ns/div。

　　垂直刻度(Voltage Scale):指示垂直軸上每格所代表的電壓幅度，例如1V/div。

　　觸發方式(Trigger):決定示波器捕獲信號的觸發條件，例如邊緣觸發、斜率觸發等。

　　耦合方式(Coupling):影響示波器對輸入信號的處理方式，例如AC耦合、DC耦合等。

　　通道設置(Channel Settings):包含每個通道的探頭類型、增益等信息。

　　二、信號波形特征分析

　　根據不同的信號類型，可以采用不同的分析方法：

　　正弦波:主要觀察其振幅、頻率、相位等參數。

　　方波:主要觀察其占空比、上升時間、下降時間、過沖、振鈴等參數。

　　脈沖波:主要觀察其脈沖寬度、脈沖間隔、上升時間、下降時間、過沖、振鈴等參數。

　　噪聲信號:主要觀察其噪聲類型、噪聲幅度、噪聲頻譜等參數。

　　數字信號:主要觀察其邏輯電平、數據速率、時序關系等參數。

　　三、常用測量工具

　　羅德與施瓦茨示波器提供豐富的測量工具，方便用戶進行各種參數的精確測量：

　　自動測量(Automatic Measurement):可一鍵測量信號的頻率、幅度、占空比、上升時間、下降時間等參數。

　　光標(Cursor):可用于測量?jī)蓚€(gè)點之間的電壓、時間差、頻率等參數。

　　頻譜分析(Spectrum Analyzer):可用于觀察信號的頻率成分，分析頻譜特性。

　　數學運算(Math Functions):可對信號進行加減乘除等運算，方便信號分析。

　　波形比較(Waveform Comparison):可用于比較兩個信號的差異，方便故障排查。

　　歷史記錄(History):可記錄多個波形，方便對比分析。

　　四、故障診斷與調試

　　通過觀察波形圖，結合儀器參數設置和信號類型，可以有效地診斷和調試電路問題：

　　信號幅度異常:可能由信號源輸出問題、電路阻抗不匹配、元件損壞等原因?qū)е隆?/span>

　　信號頻率異常:可能由信號源頻率不穩定、電路諧振、元件參數錯誤等原因?qū)е隆?/span>

　　信號波形失真:可能由電路非線性、噪聲干擾、元件參數偏差等原因?qū)е隆?/span>

　　時序錯誤:可能由邏輯電路設計錯誤、時鐘信號不穩定、元件延遲過大等原因?qū)е隆?/span>

　　五、實際應用示例

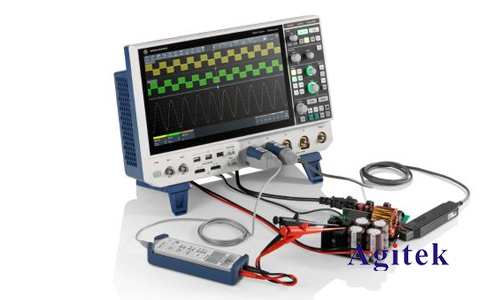

　　以數字電路調試為例，示波器可以幫助我們觀察數字信號的邏輯電平、數據速率、時序關系等信息，從而判斷邏輯電路是否正常工作。例如，通過觀察數據信號的上升沿和下降沿是否符合設計要求，可以判斷是否存在邏輯錯誤或時序問題。

　　熟練掌握羅德與施瓦茨示波器的波形圖分析方法，可以幫助我們深入理解信號特性，準確進行故障診斷和調試。通過對基本參數的認識、信號特征的分析、常用測量工具的使用和故障診斷技巧的掌握，能夠更有效地利用羅德與施瓦茨示波器進行測試和測量工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
