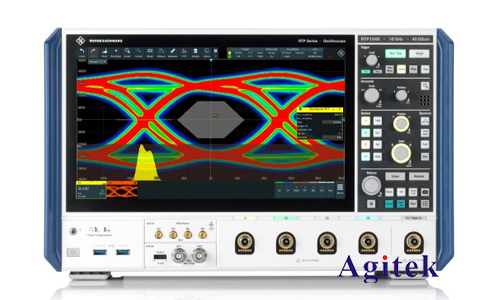

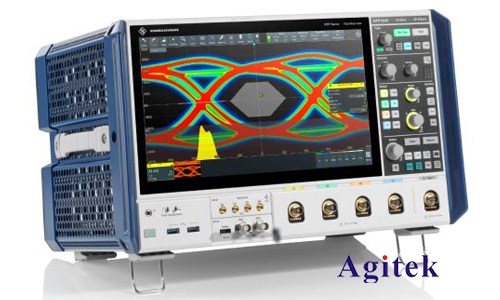

晶振作為電子電路中常見的頻率控制元件，其頻率精度直接影響著電路的穩定性和可靠性。羅德與施瓦茨示波器作為業界領先的測試儀器，其強大的功能和精確的測量能力使其成為測量晶振頻率的理想工具。本文將詳細介紹使用羅德與施瓦茨示波器測量晶振的原理、步驟以及常見問題解析，并提供一些實用技巧，以幫助使用者更準確、高效地完成測量工作。

　　一、測量原理

　　晶振的頻率測量基于示波器的時間基準和頻率測量功能。示波器通過內部時鐘信號建立一個精確的時間基準，并將待測信號與時間基準進行比較，從而計算出信號的頻率。

　　具體來說，示波器通過以下步驟實現晶振頻率測量：

　　1.信號采集：將待測晶振的信號輸入示波器通道，并設置合適的探頭和耦合方式，以確保信號完整采集。

　　2.時間基準設置：調整示波器的時間基準，使信號在一個或多個屏幕周期內顯示完整，并確保信號波形清晰可見。

　　3.頻率測量功能：使用示波器的頻率測量功能，例如“頻率計數器”或“頻率測量工具”，直接讀取信號的頻率值。

　　二、測量步驟

　　以下步驟詳細介紹使用羅德與施瓦茨示波器測量晶振的具體操作流程：

　　1.連接晶振:將待測晶振的輸出端連接到示波器通道。

　　2.設置探頭:選擇合適的探頭類型，例如1:1或10:1探頭，并確保其接地良好。

　　3.選擇耦合方式:對于晶振信號，通常選擇AC耦合方式，以避免直流偏移的影響。

　　4.設置時間基準:調整示波器的時間基準，使晶振信號在一個或多個屏幕周期內顯示完整，并確保信號波形清晰可見。

　　5.觸發設置:設置合適的觸發模式，例如邊沿觸發或斜率觸發，以確保示波器穩定采集信號。

　　6.頻率測量:使用示波器上的頻率測量功能，例如“頻率計數器”或“頻率測量工具”，直接讀取信號的頻率值。

　　三、常見問題及解析

　　在使用羅德與施瓦茨示波器測量晶振時，可能會遇到一些常見問題，例如：

　　信號幅度過低:由于晶振輸出信號幅度通常較小，可能會導致示波器無法準確捕捉信號。解決方法：

　　使用增益更高的探頭。

　　調整示波器通道的垂直靈敏度。

　　信號噪聲過大:環境噪聲或電路中的干擾可能會影響信號測量精度。解決方法：

　　使用屏蔽線連接晶振和示波器。

　　降低示波器帶寬。

　　測量結果不穩定:示波器內部時鐘信號精度或測量方法誤差可能會導致測量結果不穩定。解決方法：

　　使用高精度示波器或具備高精度測量功能的示波器。

　　采用多次測量并取平均值的方式來提高測量精度。

　　四、測量技巧

　　為了更準確、高效地完成晶振頻率測量，以下提供一些實用技巧：

　　校準示波器:定期校準示波器，確保其時間基準和頻率測量功能準確無誤。

　　選擇合適的測量模式:根據晶振頻率和波形特點，選擇合適的測量模式，例如峰值檢測、平均值計算等。

　　使用示波器內置功能:羅德與施瓦茨示波器通常提供一些內置功能，例如自動測量、自動設置等，可以簡化操作流程并提高測量效率。

　　羅德與施瓦茨示波器是測量晶振頻率的理想工具，其強大的功能和精確的測量能力能夠滿足不同應用場景的需求。本文詳細介紹了使用羅德與施瓦茨示波器測量晶振的原理、步驟以及常見問題解析，并提供了一些實用技巧，旨在幫助使用者更準確、高效地完成測量工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
