羅德與施瓦茨RTB2002示波器是一款功能強大、性能優異的數字示波器，在科研、工業、教育等領域被廣泛應用。本文將詳細介紹使用RTB2002示波器測量電壓波形的方法，為用戶提供操作。

　　一、連接與準備

　　1.連接信號源:將待測信號源的輸出端連接到示波器的輸入通道，例如通道1或通道2。使用合適的探頭連接，確保探頭與信號源的阻抗匹配，并選擇合適的探頭衰減系數。

　　2.選擇輸入耦合方式:根據待測信號的特性選擇合適的輸入耦合方式。例如，對于直流信號，選擇DC耦合；對于交流信號，選擇AC耦合；對于高頻信號，選擇50Ω阻抗耦合。

　　3.設置時間基準:通過調整時間基準旋鈕，設置示波器顯示的時間范圍，使其能夠完整地顯示整個電壓波形。

　　4.設置垂直刻度:通過調整垂直刻度旋鈕，設置示波器顯示的電壓范圍，使其能夠清晰地顯示電壓波形的細節。

　　二、觸發設置

　　觸發設置對于精確測量電壓波形至關重要，確保示波器能夠穩定地捕獲所期望的信號。

　　1.選擇觸發類型:根據待測信號的特點選擇合適的觸發類型，例如邊沿觸發、斜率觸發、脈沖觸發等。

　　2.設置觸發電平:調整觸發電平，使示波器在電壓波形達到設定電平時觸發。

　　3.設置觸發模式:選擇合適的觸發模式，例如自動觸發、單次觸發、循環觸發等，以滿足不同的測量需求。

　　三、測量功能

　　RTB2002示波器提供了豐富的測量功能，能夠輕松測量電壓波形的各種參數。

　　1.自動測量:使用自動測量功能，示波器可以自動識別并測量電壓波形的幅值、周期、頻率、占空比等參數。

　　2.手動測量:手動測量功能允許用戶手動選擇測量區域，并測量電壓波形上的特定點。

　　3.波形數學運算:示波器支持各種波形數學運算，例如加減乘除、傅里葉變換、微積分運算等，可以對測量結果進行更深入的分析。

　　四、示例

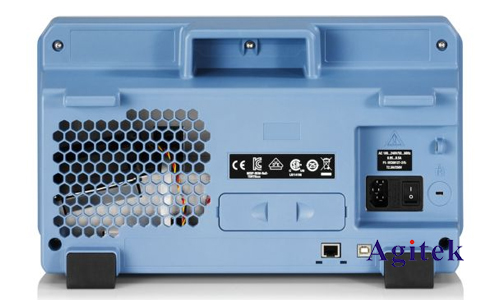

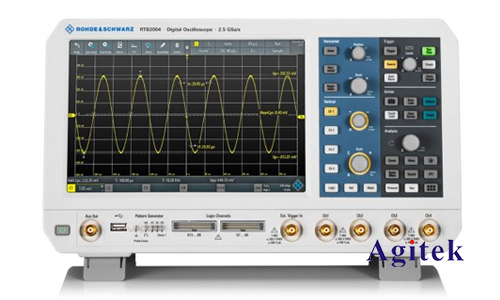

　　下面以一個簡單的示例演示如何使用RTB2002示波器測量正弦波形的電壓。

　　1.連接:將信號發生器的輸出連接到示波器的通道1。

　　2.設置:選擇DC耦合，設置時間基準為10ms/div，垂直刻度為1V/div。

　　3.觸發:選擇邊沿觸發，觸發電平設置為0.5V，觸發模式設置為自動觸發。

　　4.測量:使用自動測量功能，可以得到正弦波形的峰峰值、周期、頻率等參數。

　　五、注意事項

　　1.探頭校準:使用示波器前，要確保探頭已校準，以保證測量結果的準確性。

　　2.接地:確保信號源、示波器和探頭之間的接地良好，避免接地環路造成測量誤差。

　　3.安全:在使用示波器時，要嚴格遵守安全操作規范，避免觸電事故。

　　使用羅德與施瓦茨RTB2002示波器測量電壓波形是一個簡單高效的過程，只要掌握基本的連接、設置、觸發和測量功能，就可以輕松獲得精確的測量結果。本文旨在為用戶提供詳細的操作指南，希望能夠幫助用戶更好地利用RTB2002示波器進行各種電壓測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
