在電子電路中，占空比是一個重要的參數，它代表著信號處于高電平狀態的時間占整個信號周期時間的比例。普源示波器作為一種常用的測試儀器，可以方便地觀察和調節信號的占空比。本文將詳細講解如何使用普源示波器調節占空比。

　　一、基本概念

　　占空比（Duty Cycle）：指信號處于高電平狀態的時間占整個信號周期時間的比例，通常用百分比表示。例如，占空比為50%表示信號處于高電平狀態的時間占整個信號周期的一半。

　　周期（Period）：信號重復一次所需要的時間，通常用秒或毫秒表示。

　　頻率（Frequency）：信號每秒重復的次數，通常用赫茲（Hz）表示。

　　二、普源示波器調節占空比的步驟

　　1.連接信號源和示波器：將信號源的輸出連接到示波器的通道輸入。

　　2.觀察信號波形：調整示波器的垂直和水平刻度，使信號波形清晰可見。

　　3.確定信號周期：在示波器屏幕上，測量信號的一個完整周期的時間，即從波形的一個峰值到下一個峰值的時間。

　　4.確定高電平時間：測量信號處于高電平狀態的時間。

　　5.計算占空比：將高電平時間除以信號周期，即可得到占空比。

　　6.調節占空比：

　　對于方波信號：可以使用信號源的占空比調節旋鈕或軟件界面上的占空比設置選項進行調節。

　　對于脈沖信號：可以通過調節信號源的脈沖寬度或脈沖周期來改變占空比。

　　三、常見問題解答

　　如何判斷信號是高電平還是低電平？一般情況下，示波器屏幕上方的正極性標志代表著高電平，而負極性標志代表著低電平。

　　如何調整示波器的垂直和水平刻度？調整垂直刻度可以改變信號波形的高度，調整水平刻度可以改變信號波形的寬度。

　　如何使用示波器的測量功能？示波器一般具有測量功能，可以用來測量信號的周期、頻率、幅值、占空比等參數。

　　四、舉例說明

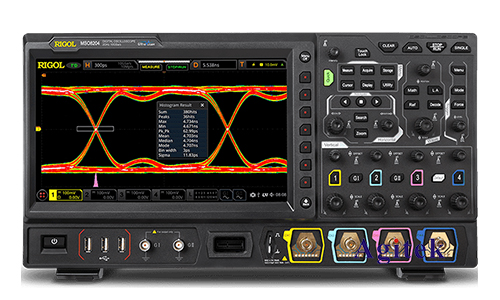

　　以下以普源示波器為例，演示調節占空比的操作步驟：

　　1.將信號源的輸出連接到普源示波器的通道1輸入。

　　2.打開示波器并選擇通道1。

　　3.調整示波器的垂直和水平刻度，使方波信號清晰可見。

　　4.使用示波器的測量功能測量信號周期，假設周期為10ms。

　　5.使用示波器的測量功能測量信號處于高電平狀態的時間，假設為5ms。

　　6.計算占空比：占空比=高電平時間/周期=5ms/10ms=50%。

　　7.使用信號源的占空比調節旋鈕或軟件界面上的占空比設置選項，將占空比調節為75%。

　　8.觀察示波器屏幕上的信號波形，驗證占空比是否已成功調節到75%。

　　普源示波器可以通過調節信號源的占空比設置或脈沖寬度和周期來改變占空比，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
