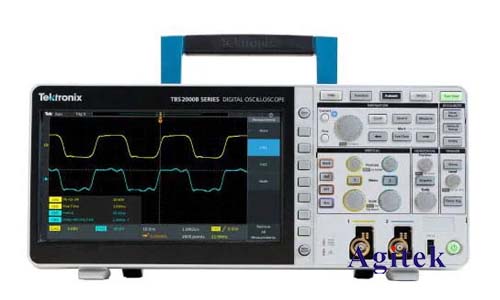

泰克TBS2104X示波器是一款功能強大的數字示波器，能夠進行多種信號分析，其中包括頻率測量。頻率測量是電子工程領域中一項常見的測量任務，它可以幫助我們了解信號的周期性變化規律，并進行電路分析、故障診斷等工作。本文將詳細介紹使用泰克TBS2104X示波器進行頻率測量的多種方法，旨在幫助用戶更好地掌握示波器的使用技巧，提升測量效率。

　　一、自動頻率測量

　　泰克TBS2104X示波器內置自動頻率測量功能，能夠快速便捷地獲得信號的頻率信息。具體操作步驟如下：

　　1.連接信號：將待測信號連接到示波器的輸入通道。

　　2.設置觸發：選擇合適的觸發模式和觸發電平，確保波形穩定顯示。

　　3.啟用自動測量：在示波器界面中找到“測量”選項，并選擇“頻率”或“周期”。

　　4.讀取測量結果：示波器屏幕上會顯示測得的頻率值，通常以Hz或kHz為單位。

　　二、手動頻率測量

　　在某些情況下，自動測量功能可能無法滿足需求，例如當信號頻率變化較快或信號不穩定時。這時可以采用手動頻率測量方法，其原理是利用示波器屏幕上的時間刻度和信號周期進行計算。

　　1.設置時間刻度：將示波器的時間刻度調整至合適的范圍，確保至少能顯示一個完整的信號周期。

　　2.測量周期：使用示波器的光標功能測量一個完整的信號周期的時間長度，以秒為單位。

　　3.計算頻率：利用公式`頻率=1/周期`計算信號的頻率。

　　三、其他測量技巧

　　除了上述方法外，還可以使用一些技巧來提高頻率測量的精度和效率：

　　使用FFT分析：示波器內置的FFT分析功能可以將時域信號轉換為頻域信號，并顯示信號的頻譜圖，方便觀察信號的頻率成分。

　　使用頻率計數器：如果需要進行高精度頻率測量，可以使用外接頻率計數器，其測量精度更高，可以達到納秒級。

　　調整信號帶寬：對于一些頻率變化較快的信號，可以適當調整示波器的帶寬，以提高測量精度。

　　泰克TBS2104X示波器提供了多種頻率測量方法，用戶可以根據實際需求選擇合適的測量方法，并結合一些技巧，提高測量精度和效率。希望本文能夠幫助用戶更好地掌握示波器使用技巧，提升信號分析能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
