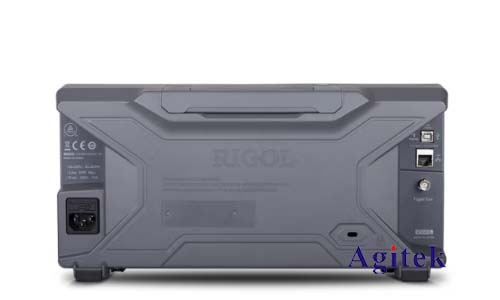

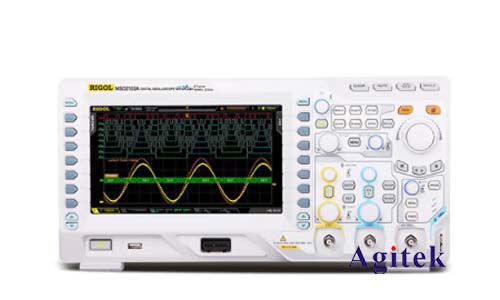

晶振是現代電子設備中不可或缺的器件，其穩定可靠的頻率信號為各種電路提供精確的計時基準。在實際應用中，我們經常需要測量晶振的輸出波形，以判斷其工作狀態是否正常。普源MSO2202A示波器是一款功能強大的數字存儲示波器，具有多種測量和分析功能，非常適合用于晶振波形的測試。本文將詳細介紹使用普源MSO2202A示波器測量晶振波形的方法，并結合實例進行講解。

　　一、實驗準備

　　1.實驗器材

　　普源MSO2202A示波器

　　被測晶振

　　信號發生器（可選）

　　連接線

　　2.實驗環境

　　確保示波器接地良好。

　　實驗環境應保持安靜，避免周圍環境干擾。

　　二、測量方法

　　1.連接線路

　　將晶振輸出端連接到示波器的通道1，并根據晶振型號選擇合適的探頭。如果需要測量晶振的輸入信號，則需將信號發生器的輸出連接到晶振的輸入端，并連接到示波器的通道2。

　　2.設置示波器參數

　　時基設置:根據晶振頻率選擇合適的時基范圍，例如，對于10MHz的晶振，可以選擇10ns/div或20ns/div的時基。

　　電壓量程:選擇合適的電壓量程，確保晶振波形能完整顯示在示波器屏幕上。

　　耦合方式:一般選擇直流耦合方式。

　　觸發方式:選擇合適的觸發方式，例如邊沿觸發，并設置合適的觸發電平。

　　通道設置:設置通道1的耦合方式、阻抗等參數，確保信號的完整性。

　　3.觀察波形

　　在示波器上觀察晶振輸出波形，檢查以下指標：

　　頻率:通過測量波形周期，計算晶振實際頻率，并與標稱頻率進行比較。

　　振幅:測量波形峰峰值電壓，判斷晶振輸出信號的強度。

　　占空比:測量波形高電平持續時間與波形周期之比，判斷晶振輸出信號的占空比。

　　波形失真:觀察波形是否出現毛刺、抖動等現象，判斷晶振工作狀態是否正常。

　　三、實例分析

　　1.測量10MHz晶振波形

　　假設我們測量一個10MHz的晶振，將晶振輸出端連接到示波器通道1，并設置時基為10ns/div，電壓量程為2V/div，觸發方式為邊沿觸發，觸發電平設置為1V。觀察示波器屏幕，我們可以看到一個穩定的方波信號，其周期為100ns，峰峰值電壓為2V，占空比約為50%，與10MHz晶振的理論參數一致。

　　2.測量晶振啟動過程

　　如果需要測量晶振的啟動過程，可以將信號發生器輸出一個方波信號連接到晶振的輸入端，并連接到示波器的通道2。設置示波器時基為1ms/div，觀察通道1和通道2的波形。在通道2的方波信號觸發下，觀察通道1的波形，可以清晰地看到晶振從靜止狀態逐漸振蕩到穩定狀態的過程。

　　四、注意事項

　　測量時，應盡量避免外部干擾，例如電磁干擾、靜電干擾等。

　　選擇合適的探頭，以確保信號的完整性和精度。

　　測量晶振頻率時，應選擇合適的時基范圍，以確保測量結果的準確性。

　　觀察波形時，要注意波形的細節，例如振幅、占空比、抖動等，以判斷晶振工作狀態是否正常。

　　使用普源MSO2202A示波器測量晶振波形是一種簡單快捷的方法，可以幫助我們快速判斷晶振的工作狀態是否正常。通過選擇合適的測量參數，觀察波形的細節，我們可以獲得豐富的晶振工作信息，為電路設計和故障診斷提供參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
