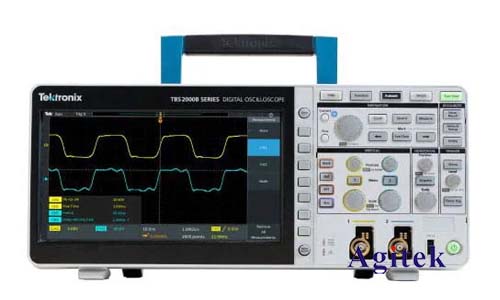

泰克TBS2202B示波器是一款功能強大的數字存儲示波器，廣泛應用于電子工程、科研等領域。其強大的功能不僅可以捕捉信號的波形，還可以進行多種測量，其中頻率測量是最常見的應用之一。本文將詳細介紹使用泰克TBS2202B示波器進行頻率測量的多種方法，包括手動測量、自動測量以及FFT分析。

　　一、手動測量

　　手動測量是最基礎的頻率測量方法，可以通過觀察示波器顯示的波形，手動計算得到頻率。

　　1.設置時基:調整示波器的時間刻度，使波形在一個或多個周期內完全顯示在屏幕上。

　　2.測量周期:使用示波器的光標功能，測量波形一個完整周期的寬度。

　　3.計算頻率:頻率等于波形周期的倒數，即F=1/T，其中F為頻率，T為周期。

　　二、自動測量

　　泰克TBS2202B示波器內置自動測量功能，可以方便地進行頻率測量。

　　1.選擇測量參數:在示波器界面中，選擇“測量”選項，然后選擇“頻率”參數。

　　2.設置觸發:設置觸發條件，以確保波形穩定顯示在屏幕上。

　　3.讀取測量值:示波器會自動顯示測量的頻率值。

　　三、FFT分析

　　FFT(快速傅立葉變換)分析是一種更精確的頻率測量方法，可以識別出信號中包含的多種頻率成分。

　　1.開啟FFT分析:在示波器界面中，選擇“FFT”選項。

　　2.設置窗口函數:選擇合適的窗口函數，例如漢寧窗，以減少頻譜泄漏。

　　3.觀察頻譜圖:示波器會顯示信號的頻譜圖，其中峰值代表信號中包含的頻率成分。

　　四、注意事項

　　信號穩定性:確保被測信號穩定，避免干擾因素的影響。

　　測量范圍:確保示波器的時間刻度和電壓量程適合被測信號。

　　信號類型:不同類型的信號，例如正弦波、方波等，測量方法可能略有不同。

　　精度:手動測量的精度較低，自動測量和FFT分析的精度較高。

　　泰克TBS2202B示波器提供了多種頻率測量方法，用戶可以根據實際需求選擇最合適的測量方式。手動測量適用于快速測量，自動測量則更加方便，而FFT分析可以提供更精確的測量結果。掌握這些測量技巧，能夠幫助用戶更加準確地分析和理解信號，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
