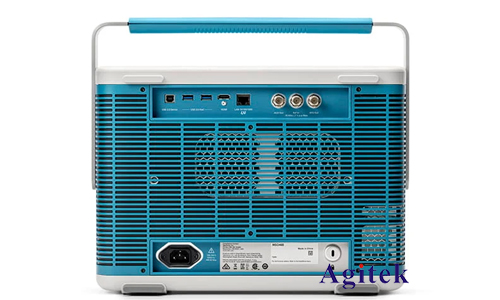

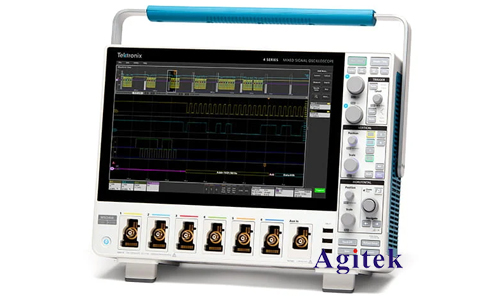

在電子設計中，紋波信號是常見的噪聲源，它會影響電路的性能和穩定性。為了準確評估和控制紋波，使用示波器進行測試至關重要。泰克MSO44B示波器以其高性能、多種測量功能和易用性，成為測試紋波信號的理想工具。本文將詳細介紹如何使用泰克MSO44B示波器測試紋波信號，并提供一些實用的技巧和注意事項。

　　一、準備工作

　　連接示波器:將示波器探頭連接到待測信號點。確保探頭與信號源的阻抗匹配，以獲得準確的測量結果。

　　選擇合適的探頭:根據信號類型和頻率選擇合適的探頭。例如，對于高頻信號，可以使用高帶寬探頭。

　　設置觸發:為了捕獲穩定的紋波信號，需要設置合適的觸發條件。例如，可以使用邊沿觸發或斜率觸發。

　　設置時間基準:選擇合適的時間基準以觀察紋波的周期性變化。

　　設置垂直刻度:調整垂直刻度以清晰地顯示紋波信號的幅度。

　　二、測量方法

　　測量峰峰值電壓:使用示波器上的測量功能，可以直接測量紋波信號的峰峰值電壓，即最高峰值與最低峰值之間的電壓差。

　　測量平均值:使用示波器上的測量功能，可以測量紋波信號的平均值，即所有數據點的平均電壓值。

　　測量頻率:使用示波器上的測量功能，可以測量紋波信號的頻率，即紋波信號在一個周期內重復出現的次數。

　　測量占空比:使用示波器上的測量功能，可以測量紋波信號的占空比，即紋波信號的高電平持續時間占整個周期時間的比例。

　　使用FFT分析:利用示波器上的FFT分析功能，可以將紋波信號分解成不同頻率成分，以確定主要的噪聲源。

　　三、數據分析

　　觀察波形:觀察紋波信號的波形，可以直觀地了解紋波信號的特征，例如周期性、幅度、頻率等。

　　分析頻率成分:通過FFT分析，可以分析紋波信號的頻率成分，確定主要的噪聲源。

　　分析幅度變化:觀察紋波信號的幅度變化，可以判斷紋波信號的穩定性。

　　四、注意事項

　　注意探頭的阻抗:探頭的阻抗會影響測量結果，因此要確保探頭與信號源的阻抗匹配。

　　注意接地:確保示波器和被測電路的接地良好，以避免干擾信號。

　　注意信號的頻率范圍:選擇合適的示波器和探頭，以滿足信號的頻率范圍要求。

　　注意安全:在操作示波器時，要遵守安全操作規程，避免觸電。

　　泰克MSO44B示波器以其強大的測量功能和易用性，為測試紋波信號提供了便捷高效的工具。通過正確設置參數和使用相應的測量方法，可以準確地測量紋波信號的各項指標，為電路設計和優化提供參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
