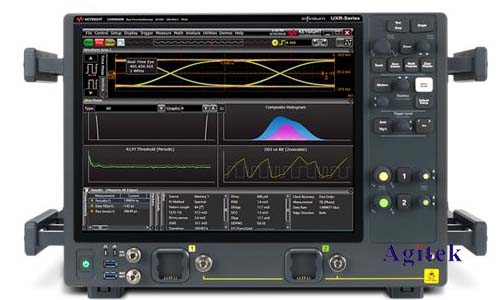

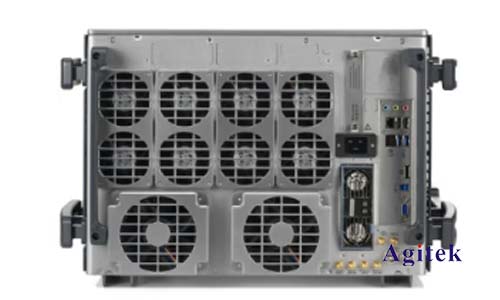

在現代電子技術領域，電流波形測試是必不可少的環節，它可以幫助工程師了解電路的性能、故障診斷和優化設計。而是德UXR1004B作為一款功能強大的示波器，在測試電流波形方面具有得天獨厚的優勢。本文將詳細講解如何使用UXR1004B示波器進行電流波形測試，幫助用戶快速掌握相關操作技能。

　　1.儀器連接

　　電流探頭選擇:首先需要選擇合適的電流探頭，常見的類型包括：

　　電流鉗:適用于測量較大的電流，通常使用在高壓或大電流場合。

　　分流器:用于測量較小的電流，適用于高頻信號測試。

　　霍爾效應傳感器:適用于測量高頻或直流電流，具有較高靈敏度和精度。

　　連接方式:將電流探頭連接到被測電路中，并根據探頭的類型選擇相應的測量方式。

　　探頭校準:為了確保測試結果的準確性，需要對電流探頭進行校準。

　　2.示波器設置

　　通道選擇:將示波器通道設置為電流探頭的連接位置，確保通道與探頭匹配。

　　耦合方式:選擇合適的耦合方式，一般情況下，電流測量使用直流耦合。

　　時間刻度:根據被測信號的頻率，設置合適的橫軸時間刻度。

　　電壓刻度:根據電流探頭的量程和被測電流的大小，設置合適的縱軸電壓刻度。

　　觸發方式:選擇合適的觸發方式，例如上升沿觸發、下降沿觸發等，以確保信號的穩定采集。

　　觸發電平:根據被測信號的特性，設置合適的觸發電平，以保證觸發信號的準確性。

　　3.數據采集

　　啟動采集:設置好示波器參數后，啟動信號采集。

　　觀察波形:通過示波器屏幕觀察電流波形，確認波形是否符合預期。

　　保存數據:采集到滿意的波形后，可以保存數據以便后續分析。

　　4.數據分析

　　波形參數測量:使用示波器的測量功能，可以測量電流波形的峰值、平均值、頻率、占空比等參數。

　　波形分析:對測量結果進行分析，判斷電路的性能、是否存在故障等問題。

　　實例:

　　假設要測試一個直流電機工作時的電流波形。

　　步驟:

　　1.選擇合適的電流鉗，將它連接到電機的電源線。

　　2.將電流鉗連接到示波器的通道1。

　　3.設置通道1的耦合方式為直流耦合，時間刻度為1ms/div，電壓刻度為1A/div。

　　4.選擇上升沿觸發，觸發電平設置為0.5A。

　　5.啟動信號采集。

　　6.通過示波器屏幕觀察電流波形，并測量峰值、平均值等參數。

　　注意事項:

　　確保連接方式正確，避免觸電或損壞儀器。

　　選擇合適的探頭，以確保測量結果的準確性。

　　正確設置示波器參數，以獲得**的測試效果。

　　注意安全，避免接觸高壓或大電流。

　　使用是德UXR1004B示波器測試電流波形，可以幫助工程師快速、準確地獲取電路的信息，并進行相應的分析和優化。本文提供的步驟和實例，可以幫助用戶快速上手，并掌握相關操作技能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
