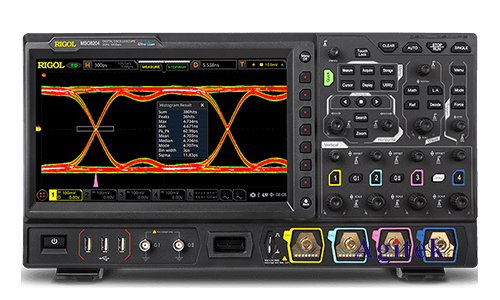

在電子電路設計、調試和分析過程中，電流測量是必不可少的一項工作。普源示波器作為一種常用的電子測試儀器，不僅能夠測量電壓、頻率等信號參數，還可以通過特定的方法進行電流測量。本文將詳細介紹普源示波器測量電流的功能原理、操作步驟以及常見問題解答，并提供一些實踐指南，幫助用戶更好地理解和應用普源示波器進行電流測量。

　　一、普源示波器測量電流的原理

　　普源示波器測量電流主要依賴于以下兩種方法：

　　1.電流探頭法:該方法是最常用的電流測量方法。電流探頭是一種專門用于測量電流的傳感器，它將電流信號轉換為電壓信號，然后通過示波器的輸入通道進行測量。電流探頭通常包含一個電流傳感器和一個放大器，電流傳感器將電流信號轉換為與電流大小成比例的電壓信號，放大器將這個電壓信號放大到示波器可以測量的范圍。

　　2.電壓降測量法:這種方法利用歐姆定律，通過測量電阻上的電壓降來間接計算電流。在電路中，將一個已知阻值的電阻串聯到電流路徑上，然后使用示波器測量該電阻兩端的電壓，最后根據歐姆定律(電流=電壓/電阻)計算出電流值。

　　二、普源示波器測量電流的操作步驟

　　1.選擇合適的測量方法:

　　如果需要測量較大電流，建議使用電流探頭法，因?yàn)樗梢灾苯訙y量電流信號，不受電阻值的影響。

　　如果需要測量較小電流，可以使用電壓降測量法，因?yàn)樗梢愿泳_地測量電流。

　　2.連接示波器和探頭:

　　電流探頭法:將電流探頭夾在需要測量的導線上，然后將探頭的輸出端連接到示波器的輸入通道。

　　電壓降測量法:將電阻串聯到電流路徑上，并將示波器的探頭連接到電阻兩端。

　　3.設置示波器參數:

　　調整示波器的垂直刻度，使測量到的電流信號清晰顯示在屏幕上。

　　調整示波器的水平刻度，使波形能夠完整顯示。

　　根據需要，選擇合適的觸發方式和觸發電平。

　　4.觀察測量結果:

　　示波器屏幕上將顯示電流信號的波形，通過波形可以觀察電流的大小、形狀、頻率等信息。

　　如果使用電壓降測量法，需要根據歐姆定律計算出實際的電流值。

　　三、常見問題解答

　　1.示波器如何選擇合適的電流探頭？

　　需要根據測量的電流大小、頻率范圍、精度等因素選擇合適的電流探頭。

　　不同類型的電流探頭具有不同的測量范圍、精度和頻率響應特性，需要根據實際情況選擇合適的探頭。

　　2.如何避免電流測量誤差？

　　確保電流探頭或電阻的連接良好，避免接觸不良導致的測量誤差。

　　避免將探頭夾在有強電磁干擾的環境中，以防止干擾信號進入示波器。

　　在測量時，需要盡量減少示波器自身的負載影響。

　　3.如何提高電流測量精度？

　　選擇高精度的電流探頭或電阻。

　　在測量時，盡量減少示波器自身的負載影響。

　　使用示波器的數學運算功能，對測量結果進行校正。

　　四、實踐指南

　　測量電流時，要先了解電路的工作原理，確定測量點的電流大小和方向。

　　在連接電流探頭或電阻時，要注意安全，避免觸電。

　　測量完成后，要及時斷開連接，避免長時間通電對器件造成損壞。

　　為了方便測量，可以利用示波器的記錄功能保存測量結果，以便后續分析。

　　普源示波器可以通過電流探頭法或電壓降測量法進行電流測量。用戶需要根據實際情況選擇合適的測量方法，并進行正確操作。通過本文的介紹，相信讀者能夠更好地理解和應用普源示波器進行電流測量，并提高測量結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
