開關電源作為現代電子設備中不可或缺的電源模塊，其性能直接影響著設備的穩定性和可靠性。為了確保開關電源的性能滿足設計要求，對其輸出波形進行準確的測量和分析至關重要。羅德與施瓦茨RTB2004示波器是一款高性能的數字示波器，其強大的功能和靈活的應用使其成為開關電源測試的理想工具。

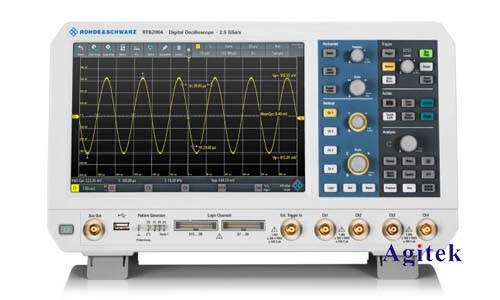

　　一、羅德與施瓦茨RTB2004示波器簡介

　　羅德與施瓦茨RTB2004示波器是一款具有高采樣率、高帶寬、高分辨率的數字示波器，擁有豐富的測量功能和強大的分析能力。其主要特點如下：

　　高采樣率:RTB2004的采樣率高達10 GSa/s，能夠捕捉到快速變化的信號細節。

　　高帶寬:RTB2004的帶寬可達2 GHz，能夠清晰地顯示高頻信號。

　　高分辨率:RTB2004的垂直分辨率高達12位，能夠準確地顯示信號的細微變化。

　　豐富的測量功能:RTB2004提供了豐富的測量功能，例如電壓、電流、頻率、相位、時間間隔、上升時間、下降時間等，可以滿足各種測量需求。

　　強大的分析能力:RTB2004擁有強大的分析能力，可以進行信號的頻譜分析、波形比較、趨勢分析等，幫助用戶更深入地理解信號特征。

　　二、開關電源輸出波形測量方法

　　3.1連接方式

　　將示波器的探頭連接到開關電源的輸出端，確保探頭與電源輸出端之間具有良好的接地連接。

　　3.2參數設置

　　時間基準:根據信號的頻率和變化速度設置合適的水平時間基準，確保能夠完整地顯示一個或多個完整的周期。

　　垂直刻度:根據信號的幅值設置合適的垂直刻度，確保信號能夠在屏幕上清晰地顯示，并能夠區分信號的細節變化。

　　觸發方式:選擇合適的觸發方式，例如邊沿觸發、斜率觸發等，確保示波器能夠穩定地捕獲信號。

　　觸發電平:設置合適的觸發電平，確保示波器能夠在信號的特定位置觸發。

　　3.3測量指標

　　輸出電壓:測量開關電源輸出電壓的幅值、穩定性、紋波等參數。

　　輸出電流:測量開關電源輸出電流的幅值、穩定性、紋波等參數。

　　上升時間和下降時間:測量開關電源輸出電壓的上升時間和下降時間，評估電源的響應速度。

　　脈沖寬度:測量開關電源輸出電壓的脈沖寬度，評估電源的效率。

　　諧波失真:測量開關電源輸出電壓的諧波成分，評估電源的品質。

　　三、數據分析與問題診斷

　　波形分析:分析示波器顯示的輸出波形，判斷開關電源是否正常工作，以及是否存在異常情況。

　　參數比較:將測量結果與設計規格進行比較，判斷開關電源是否滿足設計要求。

　　問題診斷:根據波形分析和參數比較的結果，判斷開關電源出現問題的原因，并進行針對性的調試和修復。

　　四、應用案例

　　5.1開關電源調試

　　利用示波器測量開關電源的輸出波形，可以幫助工程師快速定位和解決開關電源調試過程中出現的各種問題，例如電壓過高、紋波過大、響應速度慢等。

　　5.2開關電源性能測試

　　利用示波器測量開關電源的輸出波形，可以對開關電源進行全面的性能測試，例如測量輸出電壓的穩定性、紋波、上升時間、下降時間、脈沖寬度等指標，評估電源的效率、穩定性、響應速度等性能指標。

　　5.3開關電源故障分析

　　利用示波器測量開關電源的輸出波形，可以幫助工程師分析開關電源出現的故障原因，例如輸出電壓偏低、紋波過大、輸出電流不穩定等，并進行故障診斷和修復。

　　羅德與施瓦茨RTB2004示波器是一款功能強大、性能卓越的數字示波器，能夠滿足開關電源測試的各種需求。通過合理的參數設置和數據分析，可以利用示波器對開關電源的輸出波形進行準確的測量和分析，幫助工程師更好地理解開關電源的工作原理，提高電源的設計、調試和故障診斷效率，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
