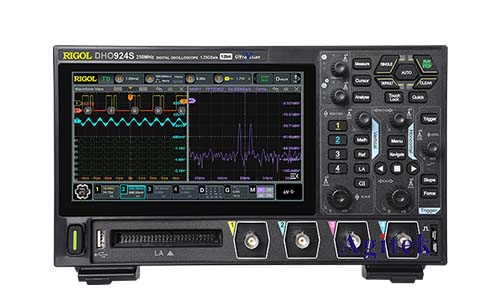

在電子電路設計、調試和故障診斷中，電流測量是一項重要的工作。示波器作為電子測量儀器的核心，可以方便、直觀地顯示電流信號的變化，為電路分析提供關鍵信息。普源DHO914示波器以其性能穩定、功能豐富、操作便捷的特點，成為廣大電子工程師的首選工具。

　　電流測量方法

　　使用普源DHO914示波器測量電流，主要采用以下兩種方法：

　　電流探頭法:電流探頭是一種專用于測量電流的傳感器，它將電流信號轉換為電壓信號，然后由示波器進行顯示。這種方法適用于測量高頻、小電流信號。

　　分流器法:分流器是一種將電流信號進行分流的器件，通過測量分流后的電流，并根據分流比例計算出原電流。這種方法適用于測量大電流信號。

　　測量技巧

　　選擇合適的測量范圍:測量前，需要根據被測電流的大小選擇合適的測量范圍，避免信號過大或過小，影響測量精度。

　　連接正確:正確連接電流探頭或分流器，確保其接線方式符合示波器的要求。

　　零點校準:測量前，需要對電流探頭或分流器進行零點校準，消除測量誤差。

　　選擇合適的測量通道:根據實際需要選擇合適的測量通道，并設置正確的測量參數，如時間刻度、電壓刻度等。

　　注意信號耦合:對于高頻信號，需要考慮信號耦合的影響，選擇合適的耦合方式，如交流耦合或直流耦合。

　　誤差分析

　　電流測量的誤差主要來源于以下幾個方面：

　　探頭或分流器本身的誤差:探頭或分流器在制造過程中會存在一定誤差。

　　連接線路的誤差:連接線會存在一定的電阻，導致測量結果產生誤差。

　　示波器本身的誤差:示波器本身也會存在一定的測量誤差。

　　環境溫度的影響:環境溫度的變化會影響探頭或分流器的性能，導致測量結果產生誤差。

　　應用案例

　　電源電路電流測量:使用示波器測量電源電路的電流，可以分析電源的輸出特性，判斷電源是否正常工作。

　　電機驅動電路電流測量:使用示波器測量電機驅動電路的電流，可以分析電機的運行狀態，判斷電機是否正常工作。

　　數字電路電流測量:使用示波器測量數字電路的電流，可以分析電路的功耗，判斷電路是否正常工作。

　　信號處理電路電流測量:使用示波器測量信號處理電路的電流，可以分析信號的處理過程，判斷電路是否正常工作。

　　普源DHO914示波器是一款功能強大的儀器，可以方便地進行電流測量。通過選擇合適的測量方法、掌握測量技巧，并進行誤差分析，可以有效地提高電流測量的精度，為電路設計、調試和故障診斷提供可靠的參考依據，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
