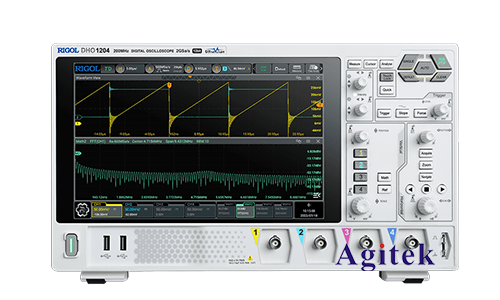

在電子技術領域，脈沖信號是常見的信號類型之一。脈沖寬度作為其重要的參數，直接影響著信號的特性和應用范圍。因此，準確測量脈沖寬度對于信號分析和系統設計至關重要。普源示波器作為一種常用的信號測量儀器，其強大的功能和易用性使其成為測量脈沖寬度的理想選擇。

　　本文將以普源示波器為例，詳細講解如何測量脈沖寬度，并提供操作步驟、參數設置、測量結果的解讀以及注意事項，幫助您快速掌握脈沖寬度測量技巧。

　　一、準備工作

　　1.連接示波器:將待測信號源連接到示波器的通道輸入端，并確保連接線良好。

　　2.設置通道參數:

　　選擇合適的通道輸入范圍，以確保信號在示波器屏幕上清晰可見。

　　設置合適的耦合方式，根據信號類型選擇AC耦合或DC耦合。

　　設置探頭補償，以確保信號測量準確性。

　　3.設置時間刻度:調整時間刻度，使脈沖信號在屏幕上完整顯示。

　　4.設置觸發方式:選擇合適的觸發方式，以穩定地捕捉脈沖信號。建議使用邊沿觸發，并根據信號特點選擇上升沿或下降沿觸發。

　　二、測量操作步驟

　　1.觀察信號波形:觀察示波器屏幕上的信號波形，確保其清晰可見且穩定。

　　2.使用光標測量:使用示波器內置的光標功能，將兩個光標分別放置在脈沖信號的上升沿和下降沿，并讀取光標之間的水平距離。此距離即為脈沖寬度。

　　3.使用自動測量功能:普源示波器通常具有自動測量功能，可以自動識別脈沖寬度并顯示在屏幕上。

　　4.設置測量精度:根據實際需要設置測量精度，通常使用示波器提供的精度設置功能。

　　三、測量結果的解讀

　　示波器上顯示的脈沖寬度通常以時間單位表示，例如毫秒、微秒(μs)、納秒等。

　　根據測量結果，您可以進一步計算其他參數，例如：

　　脈沖頻率:頻率=1/脈沖寬度

　　占空比:占空比=脈沖寬度/周期

　　四、注意事項

　　1.信號穩定性:確保信號源輸出的脈沖信號穩定，避免測量誤差。

　　2.觸發設置:正確的觸發設置對于準確測量脈沖寬度至關重要。

　　3.探頭補償:探頭的補償設置會影響測量精度，因此需要仔細校準。

　　4.示波器精度:示波器自身的精度會影響測量結果的精度。

　　5.測量環境:測量環境的溫度、濕度等因素也可能會影響測量結果。

　　本文詳細介紹了使用普源示波器測量脈沖寬度的操作步驟、參數設置、測量結果的解讀以及注意事項。希望本文能夠幫助您更好地理解脈沖寬度測量方法，并提高您的測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
