DC-DC轉換器在電子系統中扮演著至關重要的角色，它們將直流電壓轉換為所需的電壓等級，為各種電路提供穩定的電源。為了確保DC-DC轉換器的性能符合預期，需要進行嚴格的測試，而DAQ970A和BenchVue軟件的組合為測試人員提供了強大的工具。本文將深入探討如何利用DAQ970A和BenchVue軟件對DC-DC轉換器進行全面測試，并涵蓋測試流程、關鍵參數、數據分析等方面。

　　一、測試環境搭建

　　1.硬件準備:

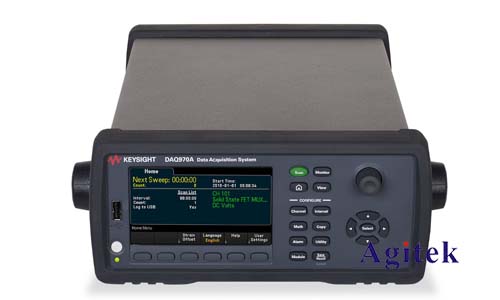

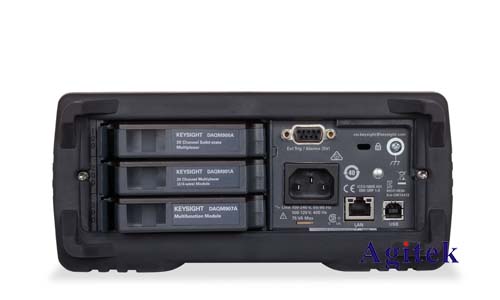

　　DAQ970A數據采集卡：該設備具備高速采樣率、高精度、多種通道等優點，能夠滿足DC-DC轉換器測試的需求。

　　信號發生器：用于產生輸入電壓和負載電流。

　　電源供應器：為DC-DC轉換器提供穩定的輸入電源。

　　負載：模擬實際負載，例如電阻器或模擬負載器。

　　連接線：用于連接各個設備，確保信號傳輸穩定。

　　2.軟件準備:

　　BenchVue軟件：該軟件提供直觀的圖形界面，支持?jǐn)?shù)據采集、分析、報告生成等功能，是DAQ970A的理想配套軟件。

　　3.測試電路搭建:將DC-DC轉換器、信號發生器、電源供應器、負載等器件連接到DAQ970A的數據采集通道，根據測試需求配置相應的輸入輸出信號。

　　二、關鍵測試參數

　　1.輸出電壓(Vout):測試DC-DC轉換器的輸出電壓穩定性，包括穩態電壓值、紋波電壓、電壓跌落等。

　　2.輸出電流(Iout):測試DC-DC轉換器的負載能力，包括最大輸出電流、電流效率、電流精度等。

　　3.效率(Efficiency):測試DC-DC轉換器的能量轉換效率，即輸出功率與輸入功率的比值，通常以百分比表示。

　　4.紋波電壓(Ripple Voltage):測試輸出電壓中的交流成分，反映轉換器的輸出電壓穩定性。

　　5.負載調節(Load Regulation):測試負載變化對輸出電壓的影響，反映轉換器的穩定性。

　　6.線路調節(Line Regulation):測試輸入電壓變化對輸出電壓的影響，反映轉換器對輸入電壓變化的敏感程度。

　　7.瞬態響應(Transient Response):測試DC-DC轉換器對負載突變或輸入電壓突變的反應速度，反映轉換器的快速響應能力。

　　8.過壓保護(Over Voltage Protection):測試DC-DC轉換器在輸入電壓過高時是否能正常保護輸出電路。

　　9.過流保護(Over Current Protection):測試DC-DC轉換器在輸出電流過高時是否能正常保護輸出電路。

　　三、測試流程

　　1.配置DAQ970A:在BenchVue軟件中選擇DAQ970A，配置數據采集通道、采樣頻率、測量范圍等參數。

　　2.設定測試條件:根據測試需求設定輸入電壓、負載電流、測試時間等參數。

　　3.啟動數據采集:點擊開始按鈕，開始采集DC-DC轉換器的輸出電壓、電流等參數。

　　4.數據分析:利用BenchVue軟件的分析功能，對采集的數據進行統計分析、頻譜分析等，并生成圖表和報告。

　　5.測試結果評估:根據測試結果分析DC-DC轉換器的性能指標，判斷其是否符合設計要求。

　　四、數據分析與結果評估

　　1.輸出電壓測試:分析輸出電壓的穩定性、紋波電壓、負載調節等指標。如果輸出電壓穩定，紋波電壓小，負載調節良好，則說明DC-DC轉換器性能良好。

　　2.輸出電流測試:分析輸出電流的負載能力、電流效率等指標。如果輸出電流符合負載要求，電流效率較高，則說明DC-DC轉換器性能良好。

　　3.效率測試:分析DC-DC轉換器的能量轉換效率。效率越高，說明能量損失越小，性能越好。

　　4.其他參數測試:根據具體測試需求分析瞬態響應、過壓保護、過流保護等指標，評估DC-DC轉換器的綜合性能。

　　使用DAQ970A和BenchVue軟件測試DC-DC轉換器，能夠快速、高效、準確地獲得測試結果，有效地評估DC-DC轉換器的性能指標。該方法不僅適用于實驗室測試，也適用于生產線測試，為確保DC-DC轉換器質量提供了可靠保障，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
