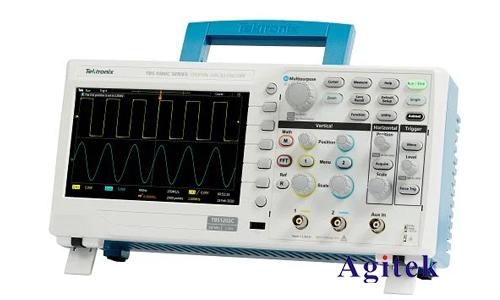

泰克示波器是電子工程師和科研人員必不可少的測量工具之一，其功能強大，應用廣泛。其中，信號幅值測量是示波器最基本也是最重要的功能之一。本文將從基礎設置、測量方法、數據分析等方面，詳細講解如何利用泰克示波器準確地觀察和測量信號幅值。

　　一、基礎設置

　　1.通道設置：首先，需要確保示波器通道的設置與待測信號匹配。主要包括以下幾個方面：

　　通道選擇：選擇合適的通道來連接被測信號，根據信號類型和幅值范圍選擇合適的探頭，例如差分探頭、高壓探頭等。

　　通道耦合：選擇合適的耦合方式，如直流耦合、交流耦合或地面耦合，確保信號完整地傳輸?shù)绞静ㄆ鳌?/span>

　　通道增益：設置合適的增益，使信號在屏幕上清晰可見，避免信號過小或過大而無法準確測量。

　　通道偏移：設置合適的偏移，將信號波形調整到屏幕中心，方便觀察和測量。

　　2.時間刻度設置：設置合適的時基，確保信號周期和細節能夠清晰顯示，方便觀察和分析。

　　二、測量方法

　　1.手動測量：使用示波器上的光標功能，將光標放置在信號波形上的特定位置，即可讀出該位置的電壓值。

　　2.自動測量：泰克示波器內置多種自動測量功能，可自動測量信號的峰值、平均值、峰峰值、周期、頻率等參數。用戶可以通過菜單選擇相應的測量功能，示波器會自動識別信號并顯示測量結果。

　　3.數學運算：泰克示波器支持多種數學運算功能，例如加、減、乘、除、傅里葉變換等。用戶可以通過數學運算功能對信號進行處理，例如計算兩個信號的差值、信號的平均值等。

　　三、數據分析

　　1.波形分析：利用示波器提供的波形分析功能，例如FFT分析、頻譜分析、噪聲分析等，可以進一步分析信號的頻譜特性、噪聲水平等，并進行更深入的信號分析。

　　2.數據記錄：示波器可以將測量數據記錄到存儲器中，方便用戶后續分析和處理。數據可以保存為CSV文件、波形文件等多種格式。

　　3.數據導出：將示波器上的數據導出到其他軟件中，例如MATLAB、Excel等，進行更深入的數據處理和分析。

　　四、實際案例

　　1.數字信號幅值測量：使用示波器測量數字信號的幅值時，需要選擇合適的通道耦合方式和時間刻度設置，以便觀察信號的上升沿、下降沿和穩定值。

　　2.模擬信號幅值測量：使用示波器測量模擬信號的幅值時，需要選擇合適的增益和偏移設置，以便信號在屏幕上清晰顯示。

　　3.高頻信號幅值測量：對于高頻信號，需要使用高帶寬的示波器和探頭，以保證信號完整地傳輸?shù)绞静ㄆ鳌?/span>

　　五、技巧總結

　　使用合適的探頭，確保信號完整地傳輸?shù)绞静ㄆ鳌?/span>

　　選擇合適的通道耦合方式和增益設置，確保信號在屏幕上清晰可見。

　　利用示波器提供的自動測量功能，提高測量效率。

　　結合數學運算和波形分析功能，對信號進行更深入的分析。

　　記錄測量數據，方便后續分析和處理。

　　掌握泰克示波器的幅值測量方法，能夠幫助用戶更準確地理解和分析信號特性，為電子設計、科研等領域提供更可靠的數據支撐，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
