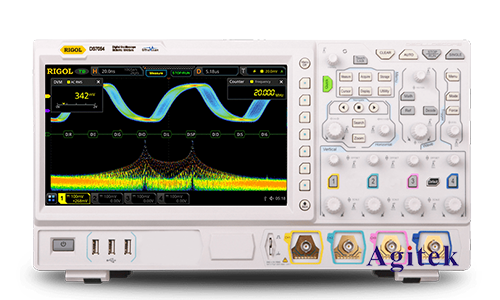

示波器觸發功能是捕捉特定信號事件的關鍵，對于信號分析和故障診斷至關重要。普源MSO7034示波器提供了豐富的觸發模式，滿足各種應用場景的需求。本文將詳細介紹MSO7034的觸發模式設置方法，并結合實際案例進行講解。

　　一、觸發模式概述

　　觸發模式是指示波器捕捉信號的條件，當信號滿足預設條件時，示波器將觸發并顯示信號波形。MSO7034支持多種觸發模式，包括：

　　邊沿觸發：當信號波形上升或下降沿超過設定閾值時觸發。

　　脈沖寬度觸發：當信號脈沖寬度滿足設定條件時觸發。

　　斜率觸發：當信號斜率滿足設定條件時觸發。

　　視頻觸發：當信號包含特定視頻信號時觸發。

　　邏輯觸發：當信號滿足特定的邏輯條件時觸發。

　　模式觸發：當信號波形符合預設的模式時觸發。

　　上升/下降時間觸發：當信號上升時間或下降時間滿足設定條件時觸發。

　　過渡觸發：當信號狀態發生變化時觸發。

　　二、觸發模式設置步驟

　　1.選擇觸發類型：在MSO7034的界面上，找到“Trigger”菜單，選擇所需的觸發類型。

　　2.設置觸發參數：不同觸發類型有不同的參數設置，例如邊沿觸發需要設置觸發邊沿（上升或下降）、觸發電平等。

　　3.觸發源選擇：選擇觸發信號的來源，通常是示波器的某個通道。

　　4.觸發耦合：選擇觸發信號的耦合方式，通常有AC、DC和GND三種選擇。

　　5.觸發延遲：設置觸發延遲時間，用于控制示波器捕捉信號的時間點。

　　三、常見觸發模式設置示例

　　1.邊沿觸發

　　邊沿觸發是最常用的觸發模式，例如，在測量方波信號的周期時，可以選擇邊沿觸發，并設置觸發邊沿為上升沿，這樣示波器就會在信號上升沿達到設定閾值時觸發。

　　2.脈沖寬度觸發

　　脈沖寬度觸發用于捕捉特定脈沖寬度信號，例如，在檢測信號異常時，可以設置脈沖寬度觸發，只捕捉脈沖寬度超過設定值的信號。

　　3.邏輯觸發

　　邏輯觸發用于捕捉滿足特定邏輯條件的信號，例如，在調試數字電路時，可以設置邏輯觸發，只捕捉滿足特定邏輯組合的信號。

　　四、觸發模式設置注意事項

　　觸發電平要適當，過高或過低都會影響觸發效果。

　　觸發源選擇要正確，確保觸發信號來自正確的通道。

　　觸發延遲要根據實際情況設置，避免錯過重要的信號。

　　觸發模式要與信號特征相匹配，選擇合適的觸發模式才能有效地捕捉信號。

　　觸發模式是示波器功能的核心之一，合理設置觸發模式可以有效提高信號分析效率。本文介紹了MSO7034示波器的觸發模式設置方法，并結合實例進行了講解，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
