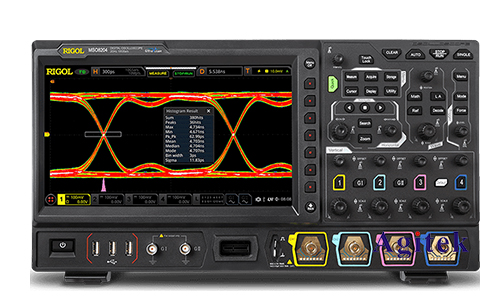

普源示波器作為一款廣泛應用于電子測量領域的儀器，其功能并非僅僅局限于電壓波形的觀測。通過合適的電路配置，普源示波器也能精確地測量電流值，為電路設計、調試和故障診斷提供重要依據。下面將詳細闡述利用普源示波器測量電流的各種方法，并結合實際應用場景，講解相關的技巧和注意事項，以幫助用戶更好地掌握這一重要功能。

　　一、電流測量原理及必要器件

　　示波器本身并不能直接測量電流。它只能測量電壓。因此，測量電流需要借助一個電流探頭或分流電阻，將電流信號轉換為可被示波器測量的電壓信號。

　　1.使用電流探頭:電流探頭是一種專門設計的傳感器，其內部集成了電流互感器或霍爾效應傳感器，能夠?qū)㈦娏餍盘?hào)轉換為與電流大小成比例的電壓信號。普源示波器通常兼容多種型號的電流探頭，用戶需要根據待測電流的范圍和頻率選擇合適的探頭。使用電流探頭方法簡單，無需額外電路設計，特別適用于高頻或大電流的測量。然而，高質量的電流探頭價格相對較高。

　　2.使用分流電阻:分流電阻是一種電阻值較小的電阻器，將其串聯在待測電路中，通過測量分流電阻兩端的電壓降，根據歐姆定律計算出電流值。此方法成本低廉，易于實現，特別適用于低頻和小電流的測量。選擇分流電阻時，需要根據待測電流范圍選擇合適的阻值，并考慮分流電阻自身帶來的電壓降對電路的影響。阻值過小，電壓降太小，測量精度降低；阻值過大，電壓降過大，會影響電路的正常工作。

　　二、不同測量方法的詳細步驟及注意事項

　　1.使用電流探頭測量電流:

　　選擇合適的電流探頭:根據待測電流的幅值、頻率范圍和波形特性選擇合適的探頭。探頭的規格參數通常包含最大電流值、帶寬、精度等信息。

　　連接探頭:按照探頭說明書的指示，正確連接探頭到待測電路和示波器。注意探頭的極性，確保正確連接正負極。

　　設置示波器:調整示波器的垂直比例、時間基準等參數，以獲得清晰的波形顯示。根據探頭的靈敏度，可能需要調整垂直比例以獲得合適的電壓顯示范圍。

　　讀取電流值:示波器顯示的電壓值乘以探頭的靈敏度系數即可得到電流值。探頭的靈敏度系數通常在探頭的說明書中可以找到。

　　2.使用分流電阻測量電流:

　　選擇合適的電阻值:分流電阻的阻值應根據待測電流和允許的電壓降來選擇?？梢允褂霉絉=V/I計算所需的電阻值，其中R為分流電阻阻值，V為允許的電壓降，I為待測電流。需要保證分流電阻的功率足夠大，避免因發熱而損壞。

　　連接分流電阻:將分流電阻串聯到待測電路中。注意分流電阻的連接方式，確保電流能夠正確通過分流電阻。

　　連接示波器:將示波器的探頭連接到分流電阻的兩端。

　　設置示波器:與使用電流探頭類似，調整示波器的垂直比例、時間基準等參數，以獲得清晰的波形顯示。

　　讀取電流值:根據歐姆定律，利用示波器測得的分流電阻兩端的電壓值和分流電阻的阻值計算電流值：I=V/R。

　　三、提高測量精度的技巧

　　正確接地:良好的接地可以有效降低噪聲干擾，提高測量精度。

　　探頭補償:對于高頻測量，使用電流探頭時，需要進行探頭補償，以消除探頭自身的寄生參數對測量結果的影響。

　　減少寄生參數的影響:盡量縮短連接線長度，使用低電容的連接線，以減少寄生參數對測量結果的影響。

　　多次測量取平均值:進行多次測量，取平均值，可以減少偶然誤差對測量結果的影響。

　　校準儀器:定期對示波器和探頭進行校準，確保測量結果的準確性。

　　四、應用案例分析

　　普源示波器電流測量功能廣泛應用于電源設計、電機控制、電力電子等領域。例如，在電源設計中，可以使用示波器測量電源輸出電流的波形和大小，以評估電源的性能和穩定性；在電機控制中，可以使用示波器測量電機的電流波形，以分析電機的運行狀態和故障原因；在電力電子中，可以使用示波器測量電力電子器件的開關電流，以評估器件的性能和可靠性。

　　通過合理選擇測量方法，并遵循上述技巧，用戶可以利用普源示波器準確地測量電流值，為各種電子電路的測試和分析提供可靠的數據支撐，從而提升工作效率和產品質量。選擇合適的測量方法需要根據實際情況進行判斷，充分理解待測電路的特性以及所選器件的參數是獲得準確測量結果的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
