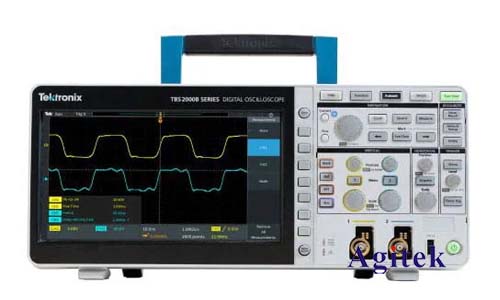

泰克（Tektronix）示波器以其高精度和可靠性享譽業界，被廣泛應用于各種電子測量領域。然而，要獲得準確的測量結果，正確設置探頭變比至關重要。探頭變比，也稱衰減系數，表示探頭輸入信號與示波器輸入信號之間的比例關系。錯誤的變比設置會導致測量結果出現較大的偏差，甚至造成儀器損壞。因此，掌握泰克示波器探頭變比的設置方法是進行精確測量的關鍵。

　　一、泰克示波器探頭類型及變比選擇

　　泰克示波器兼容多種類型的探頭，包括被動的電壓探頭、有源電壓探頭、電流探頭等。不同類型的探頭具有不同的變比設置方式和適用范圍。

　　被動電壓探頭:這類探頭是最常見的類型，通常具有固定的衰減系數，例如1:1、10:1、100:1等。變比通常通過探頭本身的開關進行選擇，無需在示波器上進行額外設置。例如，一個10:1的探頭表示示波器輸入端的電壓是探頭輸入端電壓的十分之一。

　　有源電壓探頭:這類探頭通常具有更高的帶寬和更高的輸入阻抗，并且通常可以通過探頭自身的按鈕或旋鈕來調節增益，從而改變變比。有些高級有源探頭甚至可以進行數字控制，通過示波器軟件進行變比設置。

　　電流探頭:電流探頭的變比通常以電流比的形式表示，例如1:1000，表示示波器輸入的電流是探頭測量的電流的千分之一。其設置方式通常與電壓探頭有所不同，需要參考具體的探頭說明書。

　　二、探頭變比設置步驟

　　雖然不同型號的泰克示波器操作界面略有差異，但探頭變比設置的基本步驟是相似的：

　　1.連接探頭:將探頭正確連接到示波器和被測電路。確保連接牢固，避免接觸不良導致測量誤差。

　　2.選擇合適的探頭變比:根據被測信號的幅度選擇合適的探頭變比。如果信號幅度過大，則需要選擇更大的衰減系數；如果信號幅度過小，則需要選擇較小的衰減系數，甚至需要使用放大器。

　　3.探頭補償(Probe Compensation):對于大多數被動探頭和部分有源探頭，都需要進行探頭補償。這通常通過調整探頭上的補償旋鈕來實現，目標是使示波器顯示的方波信號盡可能接近理想的矩形波形。補償不當會導致測量結果出現嚴重的失真。補償過程通常需要參考示波器操作手冊中的具體說明。

　　4.驗證設置:在完成上述步驟后，需要驗證設置是否正確?？梢允褂靡阎鹊男盘栐催M行測試，比較示波器顯示的波形與預期值是否一致。

　　三、常見問題解答

　　問題1：如何選擇合適的探頭變比？答案：應根據被測信號的幅度和示波器的輸入范圍選擇。一般建議選擇能夠充分利用示波器垂直刻度范圍的變比，避免信號幅度過小或過大。

　　問題2：探頭補償不當會造成什么后果？答案：探頭補償不當會導致波形失真，例如振鈴現象（ringing）或過沖（overshoot），從而影響測量精度。

　　問題3：示波器上沒有顯示探頭變比，怎么辦？答案：這可能是因為示波器沒有自動識別探頭或探頭沒有正確連接。檢查探頭連接和示波器設置，必要時參考示波器操作手冊。

　　問題4：如何校準探頭？答案：一些高端探頭需要定期校準以保證測量精度。校準方法通常需要使用專業的校準設備和按照探頭說明書中的步驟進行操作。
