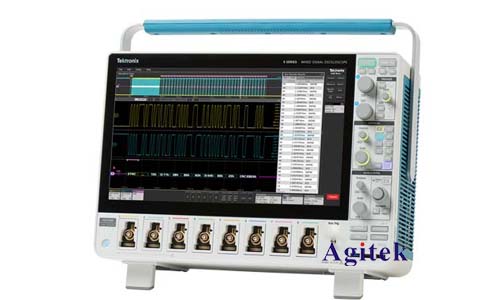

泰克MSO56B示波器是一款功能強大的混合信號示波器，其高采樣率、高帶寬以及豐富的測量功能使其能夠勝任多種復雜的信號分析任務，其中也包括功率測量。然而，直接用示波器測量功率并非簡單的電壓或電流測量，需要結合一定的技巧和方法才能獲得準確可靠的結果。本文將詳細闡述如何利用泰克MSO56B示波器進行精確的功率測量，并針對不同類型的信號提供相應的解決方案。

　　一、功率測量的基本原理

　　功率是能量轉換速率的度量，在電路中，功率通常由電壓和電流決定。對于直流電路，功率計算簡單直接：P=U*I。然而，對于交流電路，特別是包含諧波成分的信號，功率計算則更為復雜，需要考慮信號的有效值（RMS值）和功率因數。泰克MSO56B示波器可以通過多種方法測量這些參數，從而計算出功率。

　　二、使用泰克MSO56B示波器進行功率測量的幾種方法

　　1.直接測量法（適用于簡單正弦波信號）：對于簡單的正弦波信號，可以利用示波器直接測量電壓和電流的有效值（RMS值），然后根據公式P = U_RMS * I_RMS * cos(φ)計算功率。其中，φ為電壓和電流之間的相位差，即功率因數。泰克MSO56B示波器具有自動測量RMS值和相位差的功能，簡化了測量過程。需要注意的是，這種方法只適用于正弦波信號，對于復雜波形，結果會產生較大誤差。

　　2.數學運算法（適用于復雜波形信號）：對于復雜波形信號，例如方波、脈沖波等，需要利用示波器采集電壓和電流波形數據，然后通過示波器自帶的數學運算功能或外部軟件進行計算。具體方法是：先將電壓和電流波形數字化，然后進行逐點相乘，再對乘積進行積分，最后除以積分時間即可得到平均功率。泰克MSO56B示波器提供了強大的數學運算功能，包括積分、平均等，可以方便地進行此類計算。

　　3.功率測量功能（適用于特定應用）：泰克MSO56B示波器自身可能具備一些專門的功率測量功能，例如平均功率、峰值功率等。這些功能通常會根據不同的應用場景進行優化，并提供更直觀的測量結果。用戶需要仔細閱讀示波器的使用手冊，了解這些功能的使用方法和適用范圍。

　　4.利用功率探頭（適用于高頻或高壓應用）：對于高頻或高壓應用，直接使用示波器的電壓和電流探頭進行測量可能會帶來精度問題或安全風險。此時，可以使用專門的功率探頭。功率探頭能夠直接測量功率，并具有更高的精度和更強的抗干擾能力。選擇合適的功率探頭至關重要，需要根據被測信號的頻率和功率范圍進行選擇。

　　三、影響功率測量精度的因素

　　探頭的精度和帶寬：探頭的精度和帶寬直接影響測量結果的準確性。選擇合適的探頭至關重要，探頭的帶寬應該高于被測信號的最高頻率。

　　示波器的采樣率和垂直分辨率：更高的采樣率和垂直分辨率能夠更準確地捕捉信號細節，提高測量精度。

　　負載特性：負載的特性會影響功率測量結果，尤其是在非線性負載的情況下。需要選擇合適的負載，并考慮負載的影響。

　　環境因素：環境噪聲、溫度等因素也會影響測量精度，需要采取相應的措施進行控制。

　　四、實際應用案例及注意事項

　　例如，測量一個LED燈的功率。首先，需要選擇合適的電壓和電流探頭，并將探頭正確連接到電路。然后，利用示波器采集電壓和電流波形，選擇合適的測量方法，例如數學運算法或示波器自帶的功率測量功能，計算LED燈的平均功率。需要注意的是，LED燈的驅動電路通常是非線性的，因此需要考慮負載特性的影響，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
