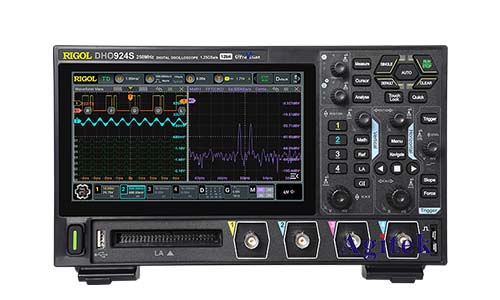

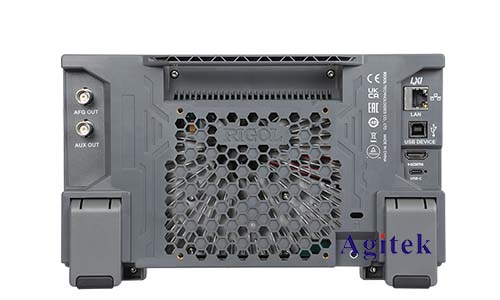

在電子測試中，測量直流電流是一個非常常見的需求，尤其是在電源管理、電機控制等領域，精確測量電流至關重要。普源示波器（RIGOL）作為一款廣泛應用的測試工具，具備強大的測量功能，能夠幫助工程師準確測試直流電流。那么，如何利用普源示波器來測量直流電流呢？

　　1.準備工作

　　在開始測量之前，首先需要進行一些基本的準備工作。確保您具備以下必要設備和條件：

　　-普源示波器：任何一款普源示波器都可以完成直流電流的測量，但為了精確測量，建議選擇高分辨率和高帶寬的型號。

　　-電流探頭：為了測量直流電流，必須配備電流探頭。普源的RP1003C電流探頭就是不錯的選擇，它適用于測量直流和交流電流。

　　-被測電路：確保被測電路運行正常且電流范圍在探頭的測量范圍內，避免損壞設備。

　　2.如何連接示波器和探頭

　　為了準確測量直流電流，正確連接探頭至關重要。以下是具體步驟：

　　a.連接電流探頭

　　電流探頭是直接用于電流測量的關鍵工具。普源示波器通常使用電流鉗探頭，能夠通過測量電纜中的電流感應信號來檢測電流。將電流探頭插入示波器的輸入通道，并確保探頭與被測導線牢固連接。

　　b.校準電流探頭

　　為了保證測量的精度，在每次測量之前，應對電流探頭進行校準。普源示波器通常支持自動校準功能。你只需在示波器菜單中選擇相應的校準選項，然后按照屏幕提示操作，探頭就會被校準到**狀態。

　　3.設置普源示波器

　　連接好設備后，接下來需要在示波器上進行必要的設置，以便準確測量直流電流。

　　a.設置垂直刻度

　　打開示波器后，選擇與電流探頭相連的輸入通道，并調整垂直刻度。由于是測量直流電流，通常建議將刻度設置為低值范圍，比如幾毫安或幾安范圍，以便更好地觀察信號。

　　b.設置時間基準

　　時間基準（Time Base）決定了信號在屏幕上的顯示速度。對于直流電流的測量，一般選擇較長的時間基準，比如毫秒或秒級，便于觀察電流的穩定性和變化情況。

　　c.設置觸發模式

　　觸發模式?jīng)Q定了示波器何時開始捕捉信號。對于直流電流的測量，建議選擇邊沿觸發模式，并將觸發電平設置為接近預期電流值的水平，這樣可以穩定捕捉電流的變化。

　　4.測量直流電流

　　在完成上述設置后，就可以開始測量直流電流了。

　　a.觀察波形

　　當一切連接就緒后，示波器屏幕上會顯示出一個直流電平。如果電流信號較為穩定，波形將呈現為一條直線；若電流發生波動或脈動，波形則會隨之波動。

　　b.電流值讀取

　　普源示波器具有強大的測量功能，您可以直接從示波器屏幕上讀取電流值。示波器支持自動測量功能，你可以在測量菜單中選擇“平均電流（Mean）”或“最大/最小電流”等選項，示波器將自動計算并顯示相關數據。

　　5.進一步分析

　　測量到直流電流后，如果您需要更深入的分析，可以利用普源示波器的各種功能來進行數據處理和分析。以下是一些有用的工具：

　　a.記錄電流變化

　　如果您想觀察電流隨時間的變化，可以使用示波器的記錄功能，將信號存儲下來。普源示波器支持長時間記錄，可以幫助您查看電流的動態變化過程。

　　b.數字濾波

　　對于一些帶有噪聲的電流信號，您可以利用示波器的濾波功能去除干擾信號。通過應用低通濾波器，可以更加精確地分析直流電流。

　　c.波形存儲和導出

　　普源示波器允許您將測得的波形存儲為文件，方便后續分析和報告撰寫。您可以將波形導出為圖片或數據文件格式，方便在計算機上進行進一步處理。

　　6.注意事項

　　在使用普源示波器測量直流電流時，以下幾點需要特別注意：

　　-電流探頭的測量范圍：確保所使用的電流探頭在其測量范圍內工作，過高的電流可能會損壞探頭。

　　-避免接地回路：當探頭連接到電路時，務必避免出現接地回路，否則可能引發短路或測量誤差。

　　-定期校準設備：為了確保測量的準確性，建議定期對示波器和探頭進行校準。

　　通過本文的介紹，我們詳細講解了如何使用普源示波器測量直流電流的步驟，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
