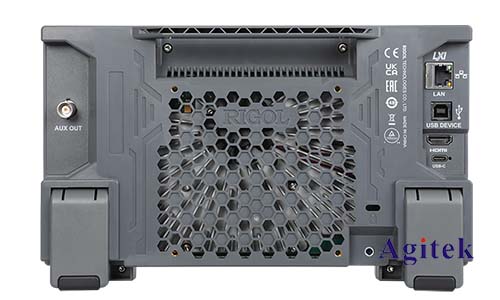

普源示波器以其性價比高、性能穩定而受到廣大科研工作者和工程師的青睞。然而，要充分發揮其性能，準確地測量電壓和電流，需要掌握正確的使用方法和技巧。本文將詳細講解如何使用普源示波器進行電壓和電流測量，并針對一些常見問題進行分析和解答。

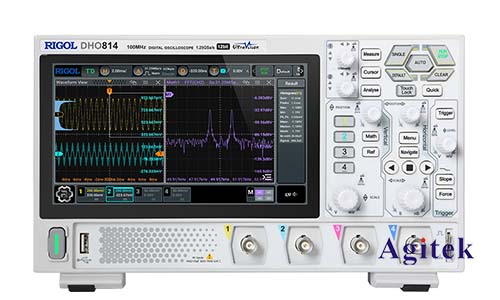

　　電壓測量

　　電壓測量是示波器最基本的功能。使用普源示波器測量電壓，首先需要選擇合適的探頭。普源示波器通常兼容多種探頭，如被動探頭、有源探頭等。選擇探頭時，需要考慮被測信號的頻率范圍、幅度以及阻抗等因素。例如，對于高頻信號，應選擇帶寬較高的探頭；對于高壓信號，應選擇衰減比較大的探頭。

　　連接探頭后，將探頭的接地端連接到電路的地線，探頭尖端連接到被測電壓點。在示波器上選擇合適的電壓量程和時間刻度，觀察波形。需要注意的是，選擇量程過小會導致波形失真甚至損壞示波器，而量程過大則會降低測量精度。普源示波器的屏幕上通常會顯示測量結果，包括峰峰值電壓、平均值電壓、有效值電壓等參數。用戶可以通過菜單調整觸發方式（如邊緣觸發、斜率觸發等）來獲得清晰穩定的波形，從而提高測量準確性。

　　對于某些特殊情況，如需要測量高電壓或高頻信號，需要采取相應的保護措施，例如使用高壓探頭或衰減器。同時，需仔細檢查探頭連接是否牢固，避免接觸不良導致的測量誤差。

　　電流測量

　　直接用示波器測量電流較為復雜，通常需要借助電流探頭或通過測量電壓降來間接測量。

　　1.使用電流探頭:普源示波器可以配合專用的電流探頭進行電流測量。電流探頭將電流信號轉換為電壓信號，再由示波器進行測量。選擇電流探頭時，需要根據被測電流的幅度、頻率以及波形等因素進行選擇，并注意電流探頭的量程和帶寬。連接電流探頭時，必須按照說明書上的指示正確連接，避免錯誤連接導致探頭損壞或測量錯誤。

　　2.通過測量電壓降間接測量:對于一些電路，可以利用歐姆定律，通過測量電路中的電阻上的電壓降來間接測量電流。將示波器的探頭連接到電阻的兩端，測量電壓降，然后根據歐姆定律(I=U/R)計算電流。這種方法的精度取決于電阻的精度以及測量電壓的精度。需要注意的是，此方法僅適用于直流或低頻交流電路，且電阻值應選擇合適，避免電壓降過小或過大導致測量誤差增大。

　　參數設置與優化

　　為了獲得**的測量結果，需要正確設置示波器的參數。以下是一些重要的參數設置：

　　耦合方式:選擇合適的耦合方式(AC、DC或GND)對測量結果至關重要。AC耦合可以去除直流分量，而DC耦合則可以測量直流和交流信號。GND則用于接地。

　　觸發方式:選擇合適的觸發方式可以確保波形穩定清晰。邊緣觸發、脈沖觸發等方式可以根據不同的信號特性進行選擇。

　　時間刻度和電壓量程:根據信號的頻率和幅度選擇合適的時間刻度和電壓量程，確保波形顯示完整且清晰。

　　帶寬限制:對于一些高頻噪聲較大的信號，可以啟用帶寬限制功能，以減少噪聲的影響。

　　常見問題及解決方法

　　在使用普源示波器測量電壓和電流的過程中，可能會遇到一些常見問題，例如：

　　波形不穩定:這可能是由于觸發設置不當或信號源不穩定所致。檢查觸發設置，嘗試不同的觸發方式或調整觸發電平。

　　測量結果不準確:這可能是由于探頭連接不良、量程選擇不當或示波器校準不準確所致。檢查探頭連接，選擇合適的量程，并考慮對示波器進行校準。

　　噪聲干擾:這可能是由于環境噪聲或電路自身噪聲所致。嘗試使用屏蔽線或?yàn)V波器來減少噪聲干擾。

　　不同型號普源示波器的差異

　　普源示波器有多個型號，其操作界面和功能略有不同，但基本操作流程是相似的。具體的操作方法請參考相應型號的說明書。例如，一些高端型號可能具有自動測量功能，可以自動測量峰值、有效值、頻率等參數，提高測量效率。

　   熟練掌握普源示波器的使用技巧對于準確測量電壓和電流至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
