在現代電子測試和測量領域，任意波形發生器扮演著越來越重要的角色。它能夠產生各種不同形狀和頻率的波形，為科研人員和工程師提供了強大的工具，用于模擬和測試各種電子系統。其中，是德科技作為全球領先的電子測量儀器廠商，其任意波形發生器在精度、速度和波形復雜度方面均處于業界領先地位。本文重點關注是德任意波形發生器如何合成復雜的波形。

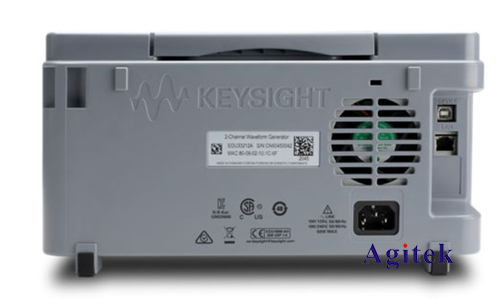

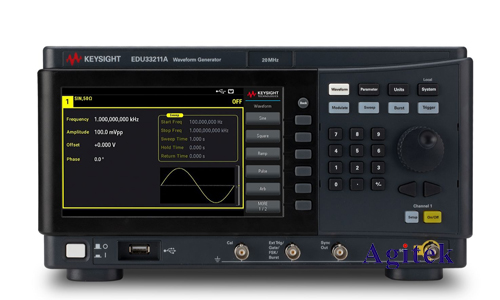

　　復雜波形合成的技術原理

　　是德任意波形發生器的復雜波形合成依賴于先進的數字信號處理(DSP)技術。其核心流程如下：

　　1.波形設計與數據生成:用戶可以通過軟件或編程接口定義所需的復雜波形，例如多諧波信號、調制信號、噪聲信號以及任意用戶自定義的波形。這些波形數據通常以數字形式存儲，例如以浮點數或定點數表示的幅度和時間序列。

　　2.數字信號處理:生成的波形數據會經過一系列的數字信號處理操作，包括濾波、調制、混頻等，以滿足特定的應用需求。例如，為了減少混疊失真，需要對波形進行抗混疊濾波；為了產生調頻信號，需要進行頻率調制處理。DSP算法的復雜度直接決定了最終波形合成的精度和效率。是德的AWG通常內置高效的DSP引擎，能夠進行實時處理。

　　3.內存管理:復雜的波形往往需要大量的存儲空間。是德任意波形發生器采用高效的內存管理機制，將波形數據存儲在內部高速緩存或外部存儲器中，并根據需要進行讀取和處理，以確保波形生成的實時性和連續性。內存帶寬和訪問速度直接影響波形輸出速率和復雜度。

　　4.數字-模擬轉換(DAC):經過DSP處理后的數字波形數據需要轉換為模擬信號才能輸出。是德AWG采用高精度、高速的DAC，將數字數據轉換為連續的模擬波形。DAC的性能直接影響波形精度、失真和噪聲水平。

　　5.插值算法:由于DAC的采樣率是有限的，為了在兩個相鄰采樣點之間生成更平滑的波形，需要采用插值算法。常用的插值算法包括線性插值、樣條插值等。插值算法的選擇會影響波形的光滑度和精度。高階插值算法能夠更好地逼近理想波形，但計算量也更大。

　　影響波形質量的關鍵參數

　　影響是德任意波形發生器復雜波形質量的關鍵參數包括：

　　采樣率:采樣率越高，能夠生成的波形細節越豐富，精度越高，但同時也需要更大的內存帶寬和更高速的DAC。

　　垂直分辨率:垂直分辨率表示DAC的位數，位數越高，波形幅度精度越高。

　　碼型:不同的碼型，如二進制碼、格雷碼等，會對波形質量產生不同的影響，需要根據具體應用選擇合適的碼型。

　　輸出阻抗:輸出阻抗會影響波形傳輸?shù)奶匦?，需要與負載阻抗匹配，以減少反射和失真。

　　復雜波形的應用案例

　　是德任意波形發生器的復雜波形合成技術在眾多領域得到廣泛應用，包括：

　　雷達信號模擬:用于測試和驗證雷達系統的性能。

　　通信系統測試:用于模擬各種通信信號，例如OFDM信號、CDMA信號等，測試通信設備的性能。

　　電力電子測試:用于產生各種復雜的電力電子開關波形，測試電力電子設備的性能。

　　生物醫學信號模擬:用于模擬生物醫學信號，例如心電圖、腦電圖等，進行醫療設備的測試和研究。

　　材料科學研究:用于產生精確控制的激勵信號，研究材料的特性。

　　是德任意波形發生器的復雜波形合成技術，憑借其先進的DSP技術、高效的內存管理和高精度DAC等，能夠生成各種復雜的波形，滿足各種應用需求。對關鍵參數的理解和合理的波形設計，對于獲得高質量的波形至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
