1.工頻干擾的來源與傳播途徑

　　工頻干擾，主要源于電力系統產生的電磁輻射。它以多種途徑侵入測量系統，例如：

　　導線傳導:最常見的干擾途徑。工頻電流通過電源線、地線等導線傳導，耦合到被測電路或示波器探頭，直接影響測量結果。長導線如同天線，容易拾取電磁干擾。

　　電容耦合:工頻電場作用于電路中的電容元件，導致干擾信號耦合到被測信號中。尤其在高頻測量中，這種耦合效應較為顯著。

　　磁耦合:工頻磁場穿過電路回路，產生感應電流，從而引入干擾。高阻抗電路更容易受到磁耦合干擾。

　　輻射耦合:強電磁輻射直接作用于示波器電路或探頭，產生干擾。這種方式的干擾通常較強，難以抑制。

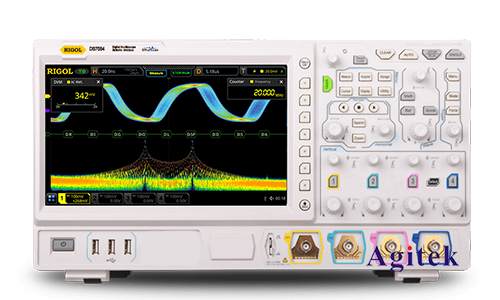

　　2.普源示波器自身的抗干擾能力

　　普源示波器本身具備一定的抗干擾能力，例如：

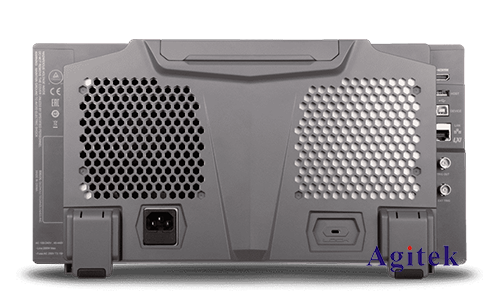

　　良好的接地設計:良好的接地設計能夠有效降低地環路電流，減少導線傳導的干擾。

　　屏蔽結構:示波器內部采用金屬屏蔽結構，有效減小外部電磁場的干擾。

　　數字信號處理技術:普源示波器采用數字信號處理技術，能夠在一定程度上抑制噪聲和干擾。

　　3.抑制工頻干擾的有效方法

　　為了進一步抑制工頻干擾，需要采取多種措施：

　　3.1硬件層面:

　　良好的接地:這是抑制工頻干擾最基礎也是最重要的措施。確保示波器、被測電路和電源都具有良好的接地，并且地線連接良好，避免地環路。使用三線制電源線，并確保地線連接可靠。

　　屏蔽:對被測電路和連接線進行屏蔽，可以有效減小電磁干擾的耦合。使用金屬屏蔽罩或屏蔽線，并確保屏蔽層的良好接地。

　　濾波:在電源線、信號線上加入濾波器，可以有效濾除工頻干擾。選擇合適的濾波器類型和參數，根據干擾頻率和幅度選擇合適的濾波器。LC濾波器是常用的工頻濾波器。

　　探頭選擇:選擇合適的探頭，例如低電容探頭，可以減小電容耦合干擾。

　　3.2軟件層面:

　　合適的觸發方式:選擇合適的觸發方式，例如邊沿觸發、電平觸發等，可以有效濾除部分干擾信號。正確設置觸發電平，避免觸發到干擾信號。

　　耦合方式的選擇:根據實際情況選擇合適的耦合方式，例如交流耦合可以有效濾除直流成分和低頻干擾，而直流耦合則可以顯示直流成分。

　　數學運算:利用示波器的數學運算功能，例如平均值濾波、FFT分析等，可以有效濾除工頻干擾。例如，多次采樣平均可以有效降低隨機噪聲和工頻干擾的影響。FFT分析可以識別出工頻分量，并通過濾波器將其去除。

　　帶寬限制:如果測量信號帶寬較低，可以適當降低示波器的帶寬，以減少高頻噪聲的干擾，但需注意避免丟失有用信號。

　　4.實踐案例與技巧

　　在實際應用中，可以結合多種方法，以達到**的工頻干擾抑制效果。例如，可以先進行良好的接地和屏蔽，再選擇合適的觸發方式和耦合方式，最后利用示波器的數學運算功能進行進一步的處理。如果干擾仍然較大，可以嘗試更換更高性能的探頭或濾波器。

　　抑制普源示波器中的工頻干擾是一個系統工程，需要從硬件和軟件兩個層面綜合考慮，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
