泰克信號發生器的常見故障類型

發布日期：2024-12-03 16:28:14 瀏覽數：

　　泰克（Tektronix）信號發生器作為精密儀器，廣泛應用于電子工程、科研和教學等領域。然而，長時間使用或環境因素的影響，可能會導致各種故障。本文將詳細探討泰克信號發生器常見的故障類型，并提供相應的排除方法。

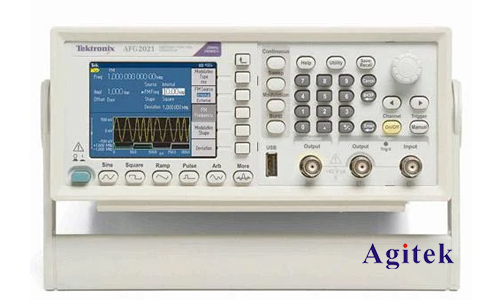

泰克信號發生器的常見故障類型(圖1)

　　一、輸出信號故障

　　這是泰克信號發生器最常見的故障類型，具體表現形式多樣，包括：

　　1.無輸出信號:這可能是最直接也是最令人沮喪的故障。原因可能包括：電源故障、內部電路損壞（例如，信號發生電路、放大器電路故障）、輸出連接線松動或損壞、輸出端子短路、內部設置錯誤（例如，輸出功率設置為0或輸出模式關閉）。排除方法：首先檢查電源是否正常供電，觀察儀器面板上的電源指示燈；其次檢查輸出連接線和端子；然后檢查儀器的設置，確保輸出功率和模式正確；最后，如果以上步驟均無效，則可能需要專業的維修人員進行內部電路檢修。

　　2.輸出信號失真:表現為輸出波形與設定波形不符，可能出現諧波失真、交調失真、振鈴等現象。原因可能包括：內部電路元件老化或損壞（例如，晶體振蕩器、放大器等）、負載阻抗不匹配、輸出電平設置過高導致過載、環境溫度過高或過低。排除方法：檢查輸出電平設置，降低輸出電平；檢查負載阻抗是否與信號發生器匹配；檢查環境溫度是否適宜；如果問題仍然存在，則可能需要專業的維修人員進行內部電路檢修和元件更換。

　　3.輸出信號頻率不穩定:表現為輸出信號頻率漂移或抖動，導致測試結果不準確。原因可能包括：晶體振蕩器老化或損壞、溫度變化、電源電壓不穩定、內部電路噪聲。排除方法：檢查晶體振蕩器是否正常工作，必要時更換；檢查電源電壓是否穩定；檢查儀器內部電路是否存在噪聲；如果問題仍然存在，則需要專業的維修人員進行檢修。

　　4.輸出信號幅度不穩定:表現為輸出信號幅度波動，難以保持穩定值。原因可能包括：放大器電路故障、電源電壓不穩定、內部設置錯誤（例如，調制功能開啟導致幅度變化）。排除方法：檢查電源電壓是否穩定；檢查放大器電路是否正常工作；檢查儀器設置，確保調制功能正確設置；如果問題仍然存在，需要專業人員進行檢修。

　　二、控制功能故障

　　除了輸出信號問題，泰克信號發生器的控制功能也可能出現故障，例如：

　　1.按鍵失靈:面板按鍵失靈或反應遲鈍。原因可能是按鍵本身損壞或內部連接線斷裂。排除方法：檢查按鍵是否卡住或損壞，必要時更換按鍵；檢查內部連接線是否斷裂，必要時進行焊接修復。

　　2.顯示屏故障:顯示屏顯示模糊、異常或不顯示。原因可能是顯示屏本身損壞或驅動電路故障。排除方法：檢查顯示屏連接線是否松動或損壞；檢查顯示屏驅動電路是否正常工作；必要時更換顯示屏。

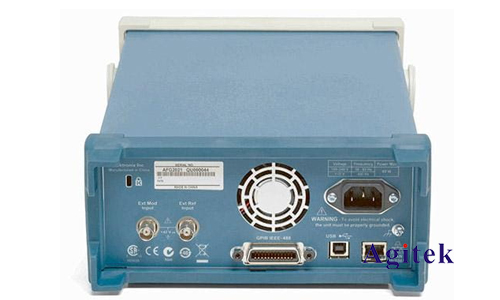

　　3.通信接口故障:例如，GPIB、USB或LAN接口無法正常通信。原因可能是接口電路損壞、驅動程序問題或連接線問題。排除方法：檢查接口連接線是否正常連接；檢查驅動程序是否安裝正確；檢查接口電路是否正常工作。

　　三、其他故障

　　除了上述常見故障，泰克信號發生器還可能出現其他一些故障，例如：電源故障、風扇故障、過熱保護等。這些故障通常比較容易識別和排除，例如，電源故障可通過檢查電源線和保險絲解決；風扇故障則需要檢查風扇是否運轉正常并進行清潔或更換。過熱保護則需要檢查儀器內部散熱是否良好，并確保儀器在合適的環境溫度下工作。
