泰克AFG31151任意波函數發生器的猝發模式

發布日期：2024-12-10 15:32:03 瀏覽數：

　　泰克AFG31151是一款高性能的任意波形發生器，其強大的功能和靈活的設置使其廣泛應用于各種電子測試和測量領域。其中，猝發模式(Burst Mode)是AFG31151的重要功能之一，能夠產生周期性的波形序列，在測試電路的瞬態響應、模擬特定工作場景以及進行信號分析等方面具有重要作用。本文將對AFG31151的猝發模式進行詳細的闡述，并結合實際案例進行分析。

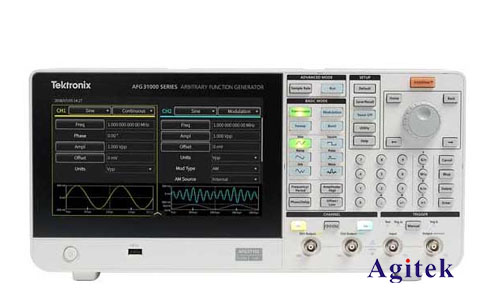

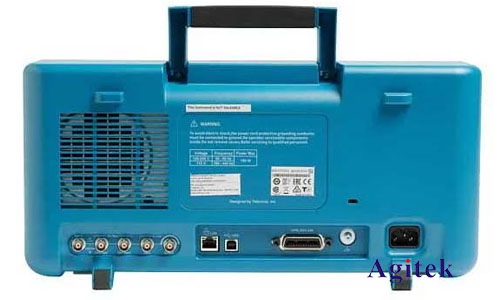

泰克AFG31151任意波函數發生器的猝發模式(圖1)

　　猝發模式工作原理

　　AFG31151的猝發模式允許用戶設定輸出波形的重復次數（Burst Count）和每個猝發周期之間的間隔時間（Burst Period）。在猝發模式下，儀器并非連續輸出波形，而是按照預設的Burst Count產生指定次數的波形，然后停止輸出一段時間（Burst Period），之后再重復這個過程。這種周期性的輸出模式非常適用于測試電路在特定激勵下的反應，例如測試電路的瞬態響應、模擬實際工作環境中的周期性信號，以及進行信號的周期性采樣和分析。

　　不同于連續輸出模式，猝發模式能有效地節約能源，降低設備的發熱量，并減少對被測設備的持續高強度激勵，從而延長設備使用壽命并保護被測件。

　　關鍵參數設置詳解

　　AFG31151猝發模式下的關鍵參數包括：

　　Burst Count:決定每個猝發周期內輸出波形的重復次數。設置范圍取決于具體的波形類型和儀器配置，通常可設置為1到無限大（連續輸出）。設置值為1表示只輸出一個波形周期。

　　Burst Period:決定每個猝發周期之間的間隔時間，單位通常為秒。該參數決定了輸出波形的重復頻率。較短的Burst Period意味著更高的重復頻率。

　　Trigger Mode:觸發模式?jīng)Q定猝發模式的啟動方式。常見的觸發模式包括內部觸發（Internal）、外部觸發（External）以及手動觸發（Manual）。內部觸發模式下，猝發周期由儀器內部定時器控制；外部觸發模式下，猝發周期由外部觸發信號控制；手動觸發模式下，需要手動啟動每個猝發周期。

　　Trigger Source:選擇觸發源，例如內部時鐘或外部觸發信號。

　　Output Enable:控制輸出波形的開關狀態。
