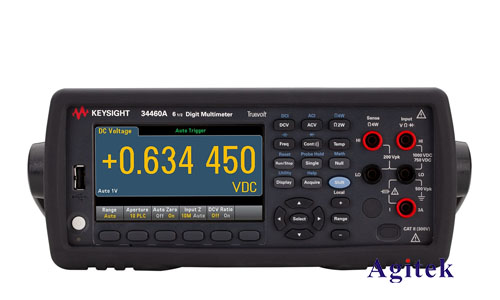

在現代電子電路設計和調試過程中，精確的測量至關重要。是德34460A數字萬用表作為一款高精度、多功能的測試儀器，其強大的功能之一便是相對測量。相對于傳統的絕對測量方式，相對測量能夠顯著提高測量精度和效率，降低人為誤差，在電路調試中發揮著不可替代的作用。

　　一、相對測量的原理和優勢

　　相對測量是指將測量值與一個參考值（零點）進行比較，顯示出兩者之間的差值。在34460A萬用表中，用戶可以通過按下“REL”鍵（或類似功能鍵）設置參考值。此后，所有后續測量結果都將相對于這個參考值顯示。例如，如果參考值為10V，而后續測量值為10.5V，則萬用表將顯示0.5V，而不是10.5V。

　　相對測量的主要優勢體現在以下幾個方面：

　　降低系統誤差:在復雜的電路中，各種因素（如電源波動、溫度變化、元器件本身的誤差）都會影響測量結果的準確性。相對測量通過消除系統誤差的共同影響，有效提高了測量的精度。例如，測量一個信號源的輸出電壓時，如果使用絕對測量，電源波動會影響測量結果。而使用相對測量，將信號源的初始輸出電壓設置為參考值，則后續測量只反映信號源輸出電壓的變化，從而避免了電源波動帶來的誤差。

　　簡化測量過程:在一些需要多次測量同一電路參數的場景下，相對測量可以極大簡化操作步驟。例如，在調試放大電路的增益時，可以先測量輸入電壓，將其設置為參考值，然后測量輸出電壓，直接得到增益值。這避免了繁瑣的計算，提高了效率。

　　提高測量分辨率:對于一些微小的電壓或電流變化，相對測量可以提高測量分辨率，更容易發現細微的偏差。例如，在測量精密電阻的阻值變化時，相對測量可以放大微小的阻值變化，便于觀察和分析。

　　二、相對測量在電路調試中的應用案例

　　以下是一些具體的應用案例，展現了34460A萬用表相對測量功能在電路調試中的實際應用：

　　放大電路增益調試:在調試放大電路時，可以先測量輸入信號的電壓，將其設定為參考值（0V），然后測量輸出電壓，直接得到放大電路的增益。

　　比較器電路閾值調試:在調試比較器電路時，可以先測量參考電壓，設定為參考值，然后測量輸入電壓，觀察比較器的輸出狀態，從而精確調整比較器的閾值。

　　電源電路電壓穩定性測試:在測試電源電路的電壓穩定性時，可以先測量初始電壓，將其設定為參考值，然后在不同負載情況下測量電壓，觀察電壓變化量，評估電源的穩定性。

　　傳感器電路靈敏度校準:在調試傳感器電路時，可以先測量傳感器在基準條件下的輸出值，將其設定為參考值，然后在不同輸入條件下測量輸出值，從而分析傳感器的靈敏度特性并進行校準。

　　三、操作技巧和注意事項

　　為了充分發揮相對測量的優勢，需要掌握一些操作技巧和注意事項：

　　選擇合適的參考值:參考值的選擇應根據實際情況而定，通常選擇一個穩定、可靠的參考點。

　　避免參考值漂移:在進行相對測量時，應盡量避免參考值發生漂移，否則會影響測量結果的準確性。

　　正確使用“REL”鍵:在使用相對測量功能前，應仔細閱讀34460A萬用表的說明書，了解“REL”鍵的使用方法。

　　注意測量范圍:在進行相對測量時，應注意測量范圍，避免測量值超出萬用表的量程。

　　是德34460A萬用表的相對測量功能在電路調試中具有顯著的優勢，它可以有效提高測量精度、降低誤差、簡化測量過程，最終提升電路調試的效率和準確性。熟練掌握相對測量功能的使用技巧，對于電子工程師來說，至關重要，可以幫助他們更有效地完成電路調試工作，縮短開發周期，提高產品質量，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
