泰克信號發生器的高分辨率波形生成

發布日期：2024-12-27 11:24:38 瀏覽數：

　　近年來，隨著電子技術和通信技術的飛速發展，對信號源的精度和分辨率要求越來越高。在復雜的測試和測量場景中，高保真度的信號刺激至關重要，這直接影響著測試結果的準確性和可靠性。而泰克(Tektronix)作為業界領先的測試測量設備廠商，其信號發生器，特別是其任意波形發生器(AWG)，憑借其卓越的高分辨率波形生成技術，在眾多應用領域中占據著主導地位。本文將深入探討泰克信號發生器的高分辨率波形生成技術，并分析其背后的原理和優勢。

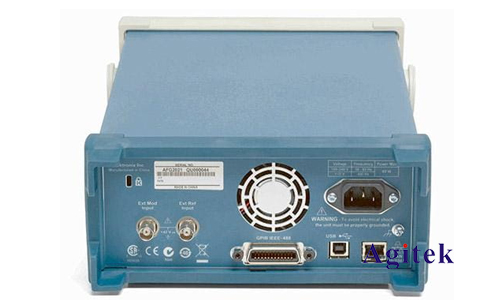

泰克信號發生器的高分辨率波形生成(圖1)

　　一、高分辨率波形生成的原理

　　泰克信號發生器的高分辨率波形生成，并非簡單的DAC（數字-模擬轉換器）分辨率提升，而是多項技術的綜合運用。其核心在于：

　　1.高位數DAC:更高的DAC位數直接決定了波形生成的精度。泰克信號發生器采用高位數DAC，例如14位甚至更高的位數，能夠?qū)⒛M信號的幅度細化到更高的程度，從而減少量化誤差，實現更精細的波形控制。

　　2.先進的數字信號處理(DSP)技術:DSP是高分辨率波形生成的關鍵環節。泰克的AWG采用高性能DSP芯片，實現復雜的數字信號處理算法，例如插值算法、濾波算法等。插值算法能夠在采樣點之間生成更平滑的波形，有效減少階梯效應，提高波形精度。先進的濾波算法可以抑制量化噪聲和其它干擾，確保輸出波形的純凈度。

　　3.低噪聲、高線性度的模擬前端:即使擁有高精度的數字部分，如果模擬前端的性能不足，也會限制最終波形的分辨率。泰克信號發生器采用低噪聲放大器、高線性度輸出電路等，確保模擬信號在轉換和輸出過程中的失真最小。

　　4.先進的校準技術:為了保證長期穩定性和高精度，泰克信號發生器配備了先進的自動校準技術。該技術能夠定期自動校準DAC、模擬前端等關鍵部件，補償由于溫度、老化等因素造成的誤差，保證輸出波形的長期穩定性和高精度。

　　二、關鍵技術指標及分析

　　評估泰克信號發生器高分辨率波形生成能力的關鍵指標包括：

　　垂直分辨率(Vertical Resolution):通常以位數表示，更高的位數代表更高的分辨率和更低的量化誤差。

　　采樣率(Sample Rate):表示每秒鐘可以產生的樣本點數，更高的采樣率能夠更精確地再現復雜的波形。

　　波形精度(Waveform Accuracy):反映輸出波形與理想波形的偏差程度，通常以百分比或dB表示。

　　失真度(Distortion):衡量輸出波形中諧波成分的比例，反映波形的純凈度。

　　泰克信號發生器在這些關鍵指標方面都處于業界領先水平，其高分辨率波形生成能力得到了廣泛的認可。

　　三、應用領域及優勢

　　泰克信號發生器的高分辨率波形生成技術在諸多領域發揮著重要作用：

　　高速數字電路測試:在測試高速數字電路時，需要精確的時序和幅度控制，泰克的高分辨率信號發生器能夠產生精確的時鐘信號和數據信號，確保測試結果的準確性。

　　雷達系統測試:雷達系統對信號的精度和帶寬要求極高，泰克信號發生器能夠產生高保真度的雷達信號，用于雷達系統的測試和評估。

　　通信系統測試:在5G、6G等新型通信系統測試中，高分辨率波形生成技術對于模擬復雜的通信信號至關重要。
