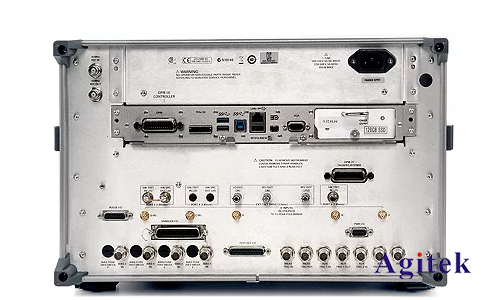

近年來，隨著電子信息技術的高速發展，對高頻電路和器件性能的精確測量需求日益增長。矢量網絡分析儀(VNA)作為一種精密測量?jī)x器，在微波、射頻以及毫米波領域扮演著至關重要的角色。其中，散射參數(S參數)的精確測量是VNA的核心功能，它能夠全面表征電路網絡的特性，為電路設計、調試和優化提供關鍵數據。本文將重點闡述是德矢量網絡分析儀進行S參數測量的基本原理。

　　一、散射參數(S參數)的概念

　　散射參數，也稱為S參數，是一種描述線性雙端口或多端口網絡的電磁特性參數。它基于信號在網絡端口上的反射和傳輸來表征網絡的特性。與傳統的阻抗參數(Z參數)和導納參數(Y參數)相比，S參數具有以下優勢：

　　易于測量:S參數直接反映端口的反射和傳輸特性，易于利用矢量網絡分析儀進行直接測量。

　　適用于高頻測量:在高頻段，阻抗和導納的測量較為困難，而S參數測量則不受此限制。

　　適用于各種阻抗匹配狀態:S參數的測量結果不受端口阻抗的影響，可以用于各種阻抗匹配狀態下的測量。

　　每個S參數用S<sub>ij</sub>表示，其中i代表輸出端口，j代表輸入端口。例如，S<sub>11</sub>表示端口1的反射系數，S<sub>21</sub>表示從端口1到端口2的傳輸系數。對于一個N端口網絡，共有N2個S參數。

　　二、是德矢量網絡分析儀的測量原理

　　是德矢量網絡分析儀采用了一種基于向量調制和解調技術的測量方法來精確地測量S參數。其核心原理如下：

　　1.信號源產生激勵信號:VNA內置高精度的信號源，產生一系列已知幅度和相位的激勵信號，并將其施加到被測網絡的輸入端口。

　　2.被測網絡響應:激勵信號經過被測網絡后，會在各個端口產生響應信號，這些響應信號包含了被測網絡的電磁特性信息。

　　3.接收器接收響應信號:VNA的接收器接收來自各個端口的響應信號，并將其進行放大和濾波處理。

　　4.向量調制和解調:VNA利用向量調制和解調技術，精確測量響應信號的幅度和相位信息。這是VNA與標量網絡分析儀的關鍵區別，向量調制和解調技術能夠測量相位信息，從而全面表征被測網絡的特性。

　　5.S參數計算:VNA通過對接收到的信號進行復雜的算法處理，例如校準和誤差修正，最終計算出被測網絡的S參數。

　　6.數據顯示與分析:VNA將計算得到的S參數以圖表或數據表格的形式顯示出來，并提供各種數據分析工具，方便用戶進行分析和理解。

　　三、校準的重要性

　　為了確保S參數測量的準確性，需要進行校準。校準過程能夠補償VNA自身的系統誤差，例如：源匹配誤差、負載匹配誤差、導線誤差等。常用的校準方法包括：

　　TRL校準(Through-Reflect-Line):使用通斷、反射和已知長度的傳輸線進行校準。

　　SOL校準(Short-Open-Load):使用短路、開路和負載進行校準。

　　LRL校準(Line-Reflect-Line):使用已知長度的傳輸線、反射和另一條已知長度的傳輸線進行校準。

　　選擇合適的校準方法取決于被測網絡的特性和測量要求。

　　四、影響測量精度的因素

　　除了儀器本身的精度外，以下因素也會影響S參數測量的精度：

　　被測網絡的特性:被測網絡的阻抗匹配、非線性效應等都會影響測量精度。

　　連接器和線纜:連接器和線纜的質量和連接狀態都會影響測量結果。

　　環境因素:溫度、濕度等環境因素也會影響測量精度。

　　是德矢量網絡分析儀通過精密的硬件設計和復雜的算法處理，能夠準確地測量被測網絡的S參數。了解其測量原理和影響測量精度的因素，對于確保測量結果的準確性和可靠性至關重要。在實際應用中，應選擇合適的校準方法，并注意控制環境因素，才能獲得高質量的測量數據，為電路設計和優化提供可靠的依據，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
