在現代電子工程領域，示波器作為一種基本工具，在信號測試和分析中扮演著不可或缺的角色。是德（Keysight）的DSOX4024A示波器，以其卓越的性能和豐富的功能，廣受工程師和技術人員的青睞。其中，F(xiàn)FT（快速傅里葉變換）功能使得頻譜分析變得更為便捷和準確。本文將深入探討DSOX4024A示波器的FFT設置。

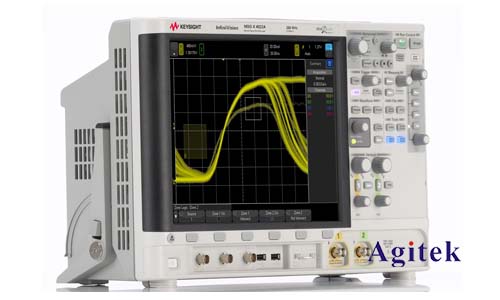

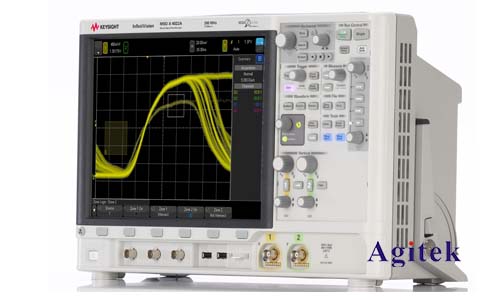

　　DSOX4024A示波器概述

　　DSOX4024A是一款四通道數字示波器，具備高達200MHz的帶寬和5GS/s的采樣率，被廣泛應用于多個科研和工業領域。其用戶友好的界面和強大的分析功能，使得復雜的信號測試變得簡單直觀。特別是在進行頻譜分析時，F(xiàn)FT功能能夠?qū)r(shí)間域信號轉換為頻域信號，方便用戶識別信號的頻率成分。

　　FFT功能的基本原理

　　快速傅里葉變換（FFT）是一種有效的算法，用于計算離散傅里葉變換（DFT）。在信號處理領域，F(xiàn)FT可以將時間域的信號轉換為頻域，從而揭示出信號的頻率特征以及相應的幅度信息。這一技術在音頻處理、通信以及振動分析等多個領域中都有著廣泛的應用。

　　DSOX4024A示波器的FFT設置步驟

　　1.連接信號源

　　首先，確保將待測信號通過合適的探頭連接到DSOX4024A示波器的輸入通道。應檢查信號的幅度和頻率以免超出示波器的測量范圍。

　　2.選擇適當?shù)耐ǖ?/span>

　　在示波器界面上，選擇包含待測信號的通道，例如CH1，然后通過按下“前面板的‘Save/Recall’按鈕”來保存當前設置。

　　3.設置觸發條件

　　合理設置觸發條件可以確保信號的穩定顯示。用戶可以選擇邊沿觸發、脈沖觸發等方式，根據具體信號特性進行調節。

　　4.進入FFT分析模式

　　在示波器的菜單中，尋找“分析”或“FFT”選項。通常，這些選項可以在主菜單上找到。選擇“FFT”后，示波器將自動為您顯示信號的頻譜圖。

　　5.調整FFT參數

　　在FFT分析模式下，用戶可以根據需要調整多個參數，例如窗口函數、頻率跨度和分辨率等。選擇合適的窗口函數（如漢明窗或漢寧窗）可以減少泄漏效應，提高頻譜的準確性。

　　6.觀察和分析輸出

　　一旦設置完成，用戶可以觀察頻譜圖的變化，并根據輸出獲取信號的頻率成分及其幅值。此時，可以利用示波器的測量工具進行更深層次的分析，比如求取頻率值、幅度值等。

　　注意事項

　　在使用DSOX4024A示波器進行FFT設置時，用戶應注意以下幾點：

　　-確保信號源的穩定性，避免過大的干擾信號影響測量結果。

　　-適時校準測量通道，以確保測量的準確性。

　　-對于高頻信號，適當選擇帶寬和采樣率，以避免失真和Aliasing現象。

　　是德DSOX4024A示波器的FFT設置不僅為信號分析提供了強大的支持，還極大地簡化了頻譜分析的過程。隨著電子技術的不斷發展，熟練掌握示波器的各項功能必將成為工程師們必備的技能之一，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
