產品簡介

源表程控軟件系統用于實現吉時利源表的上位機控制功能，通過在軟件上的相應操作，控制源表進行配置或者測量，同時可以對測量的數據和圖形進行保存。

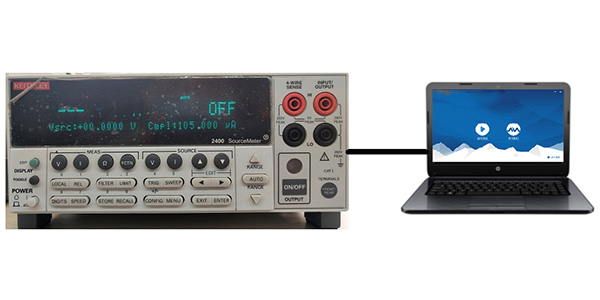

源表程控軟件系統由計算機和源表組成，通過計算機實現源表的控制，進行相應的配置后，使用源表測量相應參數，并進行保存和導出。系統組成如圖所示。

產品特點

l 系統提供連接儀器和模擬儀器兩種模式，既可以進行儀器連接并進行測試，也可以模擬不同型號的吉時利源表進行軟件功能的查看；

l 系統兼容吉時利源表中2400系列和2600系列的單通道源表；

l 系統為源表提供USB、RS232、LAN或者GPIB的連接方式；

l 系統可對連接在電腦上的儀器進行檢測并顯示型號和序列號；

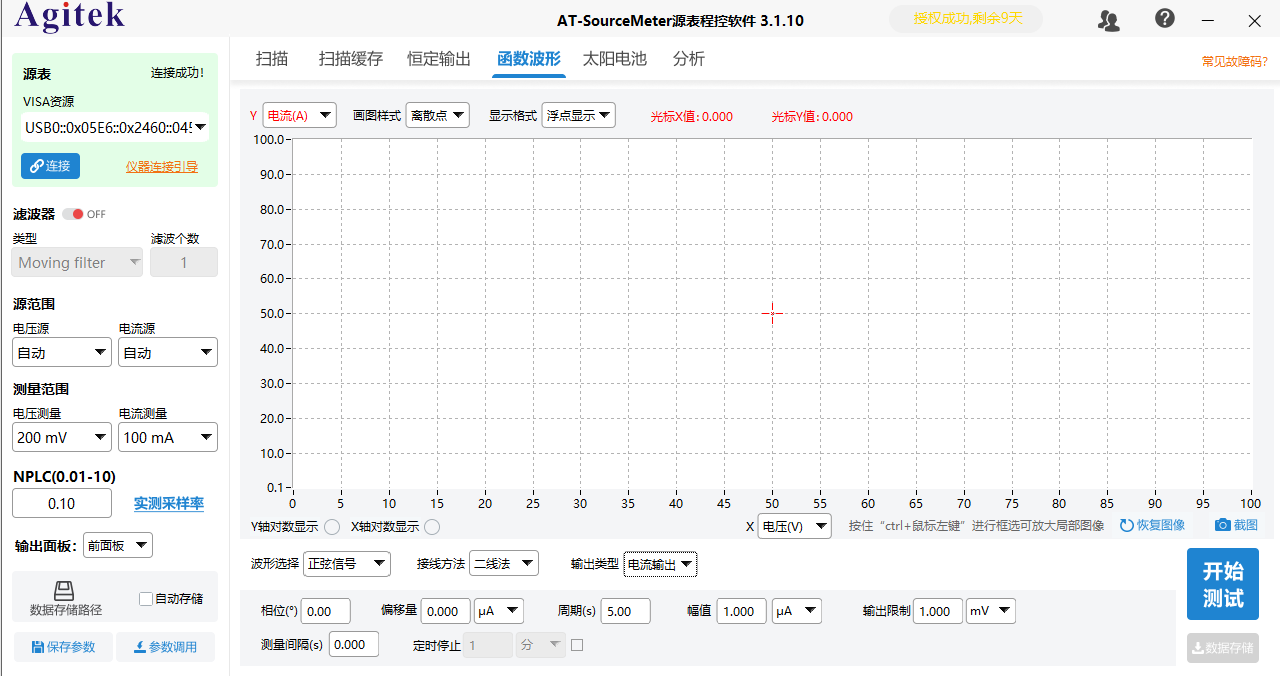

l 系統可實時顯示源表測試到的數據，同時進行圖形繪制；

l 系統可進行運行測試歷史記錄的查詢，同時可切換到任意運行測試進行配置信息、測試數據和圖形的查看；

l 系統可實現配置信息、測試數據和圖形的導出，配置信息和測試數據可選擇CSV格式或者Excel格式導出。

產品結構

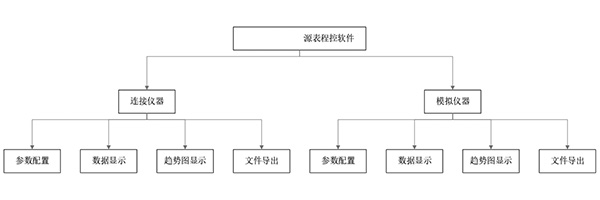

軟件整體分為連接儀器和模擬儀器模塊，每個模塊下又分為參數配置、數據顯示、趨勢圖顯示和文件導出，如圖所示。

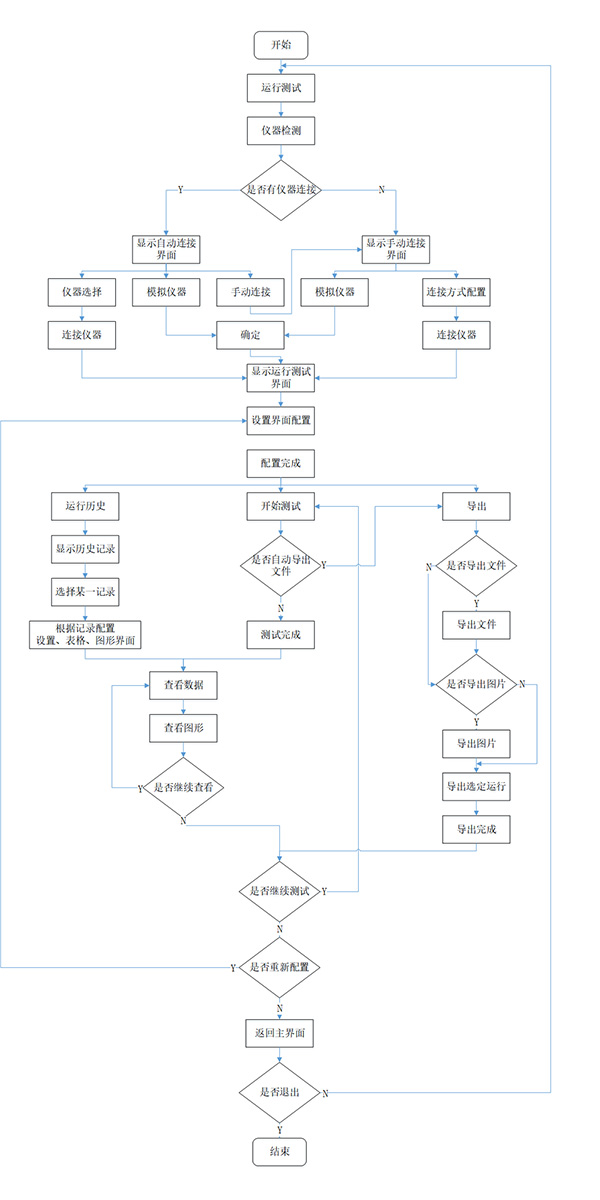

軟件的使用流程如圖所示：

運行環境

軟件環境

l Windows7及以上操作系統；

l NI-VISA驅動；

l sqlite數據庫。

硬件環境

l 電腦CPU要求：雙線程，2GHz主頻以上；

l 電腦內存要求：2GB及以上；

l 電腦硬盤要求：50GB及以上。
