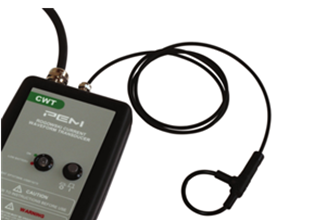

CWT系列交流電流探頭是實實在在為您解決電力電子的電流測量問題的轉換工具：

高帶寬、大容量的測量范圍，配合高質量的測量指標，保證您的測量要求；

纖細、柔軟的感應套環，讓您輕而易舉地與實際測量對象相連接。

主要特點：

測量范圍：300mA～300,000A；

典型帶寬：1Hz～13MHz；

纖細、柔軟的高性能感應套環：

近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；

輕而易舉地與實際的測量對象相連接；

感應套環的峰值電壓絕緣能力可達10KV；

感應套環周長由300mm～1000mm，超出該范圍的，可根據顧客的實際需求定制；

瞬時電壓的輸出為峰—峰值±6V，可以直接與示波器、數據采集設備、數字電壓表以及電力記錄設備相連接，也可以作為觸發輸出；

精度可達1% 。

全新改進建立質量 – 新的“clip in”感應套環功能部件

全新電源 - 允許使用4只標準15VAA堿性電池，可持續工作70小時,附加12—24V直流插座

全新高靈敏高測量范圍 – 可測量30A、60A和150A的峰值電流

全新自動消除直流偏置

實際應用：

監控、觀測半導體開關的電流波形；

電力電子設備的維護和改善；

檢測高頻正弦電流波形；

測量漏電流及電路斷路器的斷路電流； 測量脈沖電流；

測量加載在直流高電流中的交流電流；

測量電流中的諧波組成；

測量三相供電系統中的信號電流和地線上的漏泄電流；

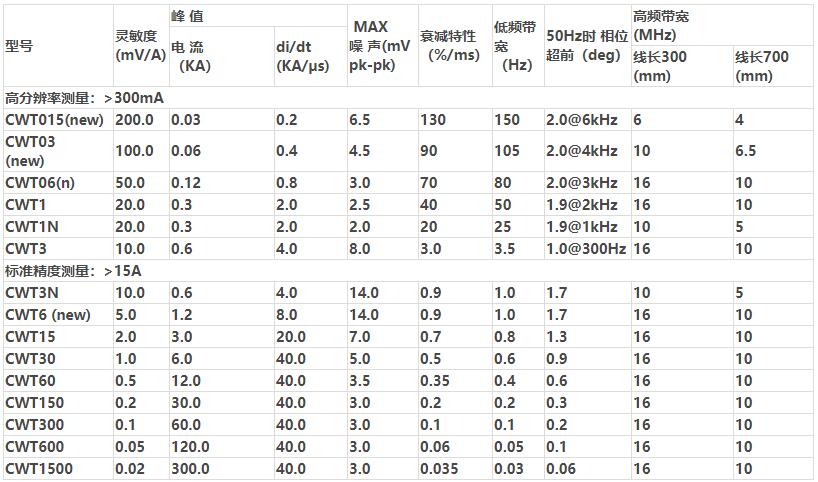

典型精度：

標定為感應套環中央的線圈環路偏差UKAS ±0.2%

感應套環導線偏置通常為 ±1%

典型線性誤差：±0.05%（Full Scale）

MAX di/dt (kA/us) ：

CWT 015,03,06 峰值 40.0 RMS 0.9@70℃

CWT 1N/3N 峰值 20.0 RMS 1.0@70℃

其他CWT 峰值 40.0 RMS 1.5@70℃

線圈和導線

① 感應套環圓周長 300，500，700 or 1000mm

② 感應套環交叉部 8.5mm-(14mm 在交叉感應套環)

③感應套環峰值電壓隔離 5kV(10kV 在交叉感應套環)

對地*大工作峰值電壓10kV，套環加載15kVrms可在60秒鐘內做快速測量,PEM可以得到套環在高壓時的連續信息。

溫度范圍 -20℃ ~~~ 100℃

特定的溫度區間請與PEM協商。

④ 導線長 （從電子積分儀到感應套環） 2.5m或4m

CWT015 線長為1m，CWT03為1.5m，CWT06、CWT1是2.5m

綜 合 ：

電源供應

B 電池4×AA（1.5V標準堿性電池）

-plus-

12~24V（±10%）直流輸入2.1/2.5mm 插座

典型壽命70小時

DC電源供應時電池不起作用

R 充電電池 4×AA（可充電NiMH電池）

-plus-

12~24V（±10%）直流輸入2.1/2.5mm 插座

充電時間40小時，使用時間30小時

DC電源供應時電池電量也變化

⑤機盒尺寸規格 H=183mm ,W=93mm, D=32mm

⑥輸出接口 BNC（輸出阻抗50Ω~軟管0.5m BNC-BNC同軸線）

*小的輸出負載 100KΩ（精確速度）

溫度范圍 0℃~40℃

定 貨

定貨型號 ： 型號+ 電源 / 線長 / 感應套環圓周

如： CWT30 B / 4 / 700
