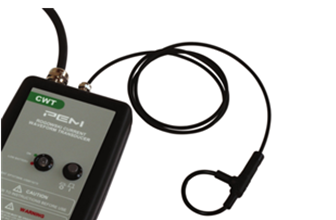

CWT mini電流電子測量感應套環，結合擁有靈巧、強大性能的CWT交流電流探頭，

其特征是通過一個微型的環繞線圈（感應套環）來監測連接非常困難、接頭非常微小的電路電流。

CWT mini HF

新型羅氏線圈，適用于高頻拓展測量，特別是在50/60Hz高斜率dV/dt電壓時，做精確測量。

更高的頻率測量，在100mm線圈周長下最大帶寬達30MHz。

di/dt上升斜率達100kA/us，軍工級工作溫度-40至125°C。

全新高靈敏高測量范圍 – 可測量30A、60A和150A的峰值電流。

全新自動消除直流偏置。主要特點：

測量范圍：300mA～300,000A，測量精度達2%

典型帶寬：1Hz～30MHz；

纖細、柔軟的高性能感應套環：

纖細、柔軟的高性能感應套環：

近乎為零的干擾：在測量過程中，實際負載流僅為幾個皮亨；

輕而易舉地與實際的測量對象相連接；感應套環的峰值電壓絕緣能力可達5KV；

感應套環周長由100mm～200mm，超出該范圍的，可以根據顧客的實際需求定制；

瞬時電壓輸出峰—峰值±6V，可直接與示波器、數據采集器、數字電壓表等連接，并做觸發輸出；

實際應用：

監控觀測半導體開關的電流波形；

適用MOSFET測量，如TO-247；

檢測限制電流位置

測量故障電流

測量電流脈沖

測量電流的諧波構成
