Model 745-OEM 緊湊型數字延遲發生器
Model 745-OEM是一款緊湊型數字延遲發生器，用于嵌入式OEM應用。模塊延遲發生器提供四個或八個獨立的延遲脈沖。延遲長達 10 秒，分辨率為 0.25ps，通道間抖動小于 25 ps RMS。
廠商名稱：BNC
產品型號：Model 745-OEM
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊

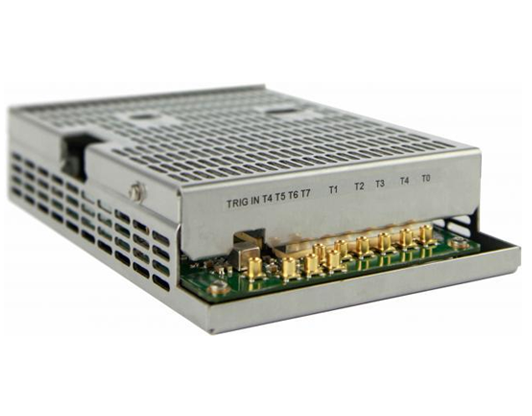

Model 745-OEM是一款緊湊型數字延遲發生器，用于嵌入式OEM應用。模塊延遲發生器提供四個或八個獨立的延遲脈沖。延遲長達 10 秒，分辨率為 0.25ps，通道間抖動小于 25 ps RMS。一個T0通道用于對所有輸出延遲脈沖進行時間參考。MCX 輸出可提供高達 5V 的電壓，在 2Ω 下提供 50 ns。每個輸出通道上的脈沖幅度和寬度可調。
該器件可以通過多種方式觸發：通過 MCX 輸入使用外部觸發，或使用軟件命令使用 2 個內部定時器。
745-OEM 型號參數可通過以太網 (10/100 Mb/s) 或互聯網(來自?xún)?nèi)部 Web 服務器的網頁)進行遠程控制。
概述
快速規格 | 應用 |
|
|
規格
費率生成器
| 內部速率生成器 | 兩個獨立定時器，1 Hz 至 1 MHz |
| 外部觸發器 | 1 個觸發輸入 正斜率或負斜率 最小觸發延遲< 65 ns 軟件異步單次 |
| 觸發模式 | 單次、連續、連拍 |
| 接口（連接器） | 局域網 （RJ45） 或 USB （迷你） |
| 控制軟件 | Web 瀏覽器（Firefox、Chrome、Internet Explorer） 745 型圖形用戶界面（Windows Base） |
| 時鐘輸入 | 標準 10 MHz 和 80 MHz *請聯系工廠獲取自定義時鐘輸入頻率 |
輸出
| 輸出數量 | 四個（T1 至 T4）加 T0 [標準] 1 個（T8 至 T0）加 T<> *可選 |
| 波幅 | T0：5V 至 50 Ω [固定] T1 至 T4：2 V 至 5 V 至 50 Ω [可調] T5 至 T8：2 V 至 5 V 至 50 Ω [可調] *可選 |
| 過渡時間 | 上升：< 2 ns 下降：< 2 ns |
| 脈沖寬度 | T0：100 ns 至 100 μs T1 至 T4：100 ns 至 100 μs T5 至 T8：10 ns 至 25 us *可選 |
| 延遲范圍 | 0 ps 至 20 秒 |
| 延遲分辨率 | T1 至 T4：1 ps T5 至 T8：1 ns |
| 有效值抖動 | 25 ps + 延遲 x 10e-8（T0 到任何輸出） |
| 準確性 | < 250 ps + 延遲 x 10e-8 |
| 時鐘輸出 | 10兆赫 [平方 ~ +7分貝] |
| 時基 | 50 ppm 穩定性 |
| 連接器 | 單克星 |
