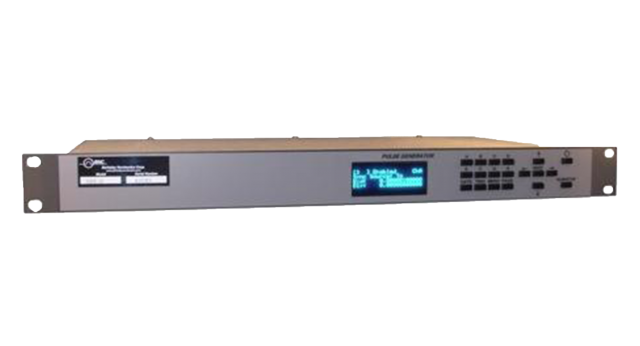

Model 588 機架式數字延遲/脈沖發生器
廠商名稱：BNC
產品型號：Model 588
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
BNC 的 588 型為高質量定時和同步系統提供了一種創新方法。在專為遠程應用和大型系統門控/同步而設計的封裝中為用戶提供 8 個通道的精密定時。<span style="Microsoft YaHei";font-size:16px;">我們的精密時鐘和許多通道功能與薄型封裝相得益彰，為系統集成商提供了一種精致的機架安裝替代方案，以替代圍繞測試設置拼湊在一起的多個盒子和電纜。
588 型可接受低至 20 mV 的低幅度時鐘頻率，最高可達 100 MHz。這提供了直接鎖相到激光光電二極管信號的能力，以非常低的抖動(< 50 ps)提供與激光器的系統定時同步性。588 為 SCPI 命令提供 TCP/IP 通信方法。免費提供 NI 認證 的 LabVIEW 驅動 程序。
概述
快速規格 | 應用 |
|
|
通道模式應用
獨立通道使能/禁用延遲通道使能 – 允許發射閃光燈/二極管，在啟用 Q 開關或快門之前穩定激光。
單發或突發模式激光脈沖，僅控制Q開關或整個激光器。占空比模式允許以**速率發射激光，但以用戶所需的速率拾取脈沖。輸出多路復用器允許在任何輸出端口上輸出任意通道組合，從而提供非常復雜的脈沖序列。
規格
I/O 配置
| 模型 | 獨立輸出數量 |
588-4C 588-8C | 4 通道 8 通道 |
輸出模塊 （AT20）
| TTL/CMOS模式 | |
| 輸出阻抗 | 高 |
| 輸出電平 | 4.0 V（典型值）至 1 kΩ |
| 上升時間 （10% - 90%） | 3ns（典型值） |
| 抖動 | 50 ps 有效值通道到通道 |
| 可調模式 | |
| 輸出電平 | 2.0 V 至 20.0 VDC 至 1 kΩ 或 1.0 V 至 10.0 VDC 至 50 Ω |
| 振幅分辨率 | 10 mV |
| 當前 | 典型值為 200 mA，400 mA（短脈沖） |
| 上升時間 （10% - 90%） | 15 ns（典型值）@ 20V 輸入 Hi-Z（25 ns 典型值 @ 10V 輸入 50 Ω） |
| 壓擺率 | > 0.1V/ns |
| 過頭 | < 100mV + 10% 脈沖幅度 |
輸入模塊 （IA15）
| 觸發輸入 | |
| 功能 | 生成單個脈沖，啟動突發或連續流 |
| 率 | 直流至 1/（200 ns + 最長有效脈沖）。最大 10MHz |
| 坡 | 上升或下降 |
| 門檻 | 200 mV 至 15 VDC |
| 最大輸入 | 60 V 峰值 |
| 分辨率 | 10 mV |
| 觸發精度 | 閾值電壓的±3% |
| 阻抗 | 1.5 kΩ + 40pF |
| 觸發抖動 | < 800 ps 有效值 |
| 插入延遲 | < 180 ns |
| 最小脈沖寬度 | 2 納秒 |
| 柵極輸入 | |
| 模式 | 脈沖或輸出抑制 |
| 極性 | 高電平有效或低電平有效 |
| 通道行為 | 全球和個人渠道 |
| 脈沖抑制延遲 | 120ns |
| 輸出抑制延遲 | 50ns |
特征
| 用戶設置存儲 | 24 內存位置 |
| 通信 | USB、RS-232 和以太網 |
| 外部時鐘輸入 | 10 MHz – 100 MHz，增量為 1 MHz |
| 外部時鐘輸出 | T0、速率、通道、2x ExtPLL、1x EXTPLL、40/20 ExtPLL、10/5 Ext、<> MHz、<> MHz、<> MHz、<> MHz 或禁用。 |
物理和環境
| 尺寸 | 19 英寸 x 10 英寸 x 1.75 英寸 [843 x 254 x 45 毫米] |
| 重量 | 8 磅 [17.6 千克] |
| 權力 | 100 - 240 VAC 50/60 Hz <3 A |
| 保險絲 | 3.15 A，250 V 延時（數量 2） |
| 工作溫度 | 32 - 104°華氏度 [0 - 40°C] |
| 運輸和儲存溫度 | -40 - 158°華氏度 [-40 - 70°C] |
內部費率生成器
| 率 | 0.0002 Hz 至 10.000 MHz |
| 分辨率 | 10 納秒 |
| 準確性 | 1 ns + .0001 x 周期 |
| 抖動 | < 50 ps 有效值 |
| 解決 | 1 個周期 |
| 突發模式 | 1 至 1，000，000 脈沖 |
| 時基 | 100 MHz、低抖動 PLL |
| 振蕩器 | 50兆赫，25頁/分鐘 |
| 系統輸出模式 | 單發、連拍、占空比、連續 |
| 脈沖控制 | 內部速率發生器、外部觸發器、外部柵極 |
可編程時序發生器
通道功能
| 通道輸出模式 | 單發、連拍、連續、占空比 |
| 控制模式 | 內部觸發、外部觸發和外部門。每個通道可以獨立設置為任何模式 |
| 輸出多路復用器 | 任何/所有通道都可以多路復用到任何/所有 |
| 延遲輸出 | 輸出至 9，999，999 個脈沖 |
| 時基 | 與內部速率生成器相同 |
| 脈沖極性 | 正態、互補和倒置 |
延遲
| 范圍 | 0 - 1000 秒 |
| 準確性 | 1 ns + .0001 x 設定值 |
| 分辨率 | 250 頁/秒 |
| 脈沖抑制延遲 | < 120 ns（典型值） |
| 輸出抑制延遲 | < 50 ns（典型值） |
寬度
| 范圍 | 10ns - 1000 s |
| 準確性 | 1 ns + .0001 x 設定值 |
| 分辨率 | 10 納秒 |
系統選項
| TZ50 | 用 20 Ω 輸出阻抗取代標準 （AT50） TTL Hi-Z 輸出（用于驅動 50 Ω負載）。 * 可調輸出模塊保持不變 |
| 我 | 遞增（為每個通道提供延遲和/或脈沖寬度的自動高速遞增/遞減） |
| DT15 | 雙觸發邏輯 - 通過柵極輸入提供額外的觸發 |
| 歐盟 | 將美標插頭替換為歐標插頭 |
