高壓輸出至 300Vp-p （±150V）

輸出電流達 150 mA

從直流到 >500kHz 的全功率帶寬

壓擺率高達 200V/μs

低失真

低成本

增益和信號接地的自定義配置

解決常見問題

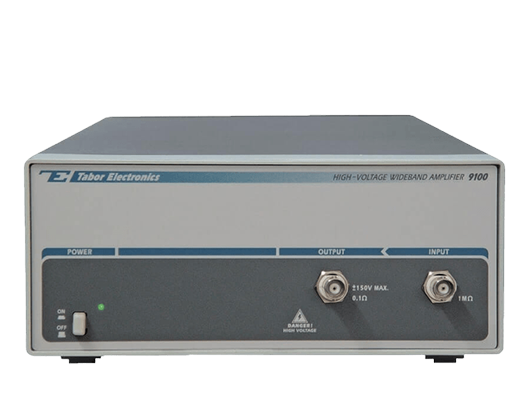

9100 型用作波形、函數或脈沖發生器發射信號的放大緩沖器。這些發生器中的大多數將限制為20Vp-p的信號產生高阻抗。9100 型可以將這些電壓轉換為高達 300Vp-p 的水平。該放大器的電流驅動能力從150.0±1mA。源。雖然輸出可以驅動小容性或感性負載，但對于全高速電位，建議負載特性應以阻性為主。9100 型可承受高達 0.01μF 和 0.5 mH 的負載電容和電感，而不會降低任何性能。

地面層

先進的功率放大器配有浮動輸入和輸出連接器，允許從地面漂浮在高達 250VDC 的位置。唯一的限制是輸入和輸出接地必須連接到同一電平。在放大設備必須與其源位于同一接地層的應用中，此功能非常重要。浮動功能可以使用簡單的、用戶可訪問的跳線連接來添加或刪除。

目標應用

放大器外殼設計用于堆疊在其他 Tabor 產品的頂部或下方。它也可以與 Tabor 發電機一起安裝在標準的 19 英寸機架中。波形放大器組合是幾乎任何高電壓、寬帶寬應用的理想解決方案。

經濟高效的解決方案

9100型功率放大器是Tabor的另一種經濟高效的解決方案，適用于各種高壓應用。
