• 45MHz 帶寬

• 高達 34Vp-p 至 50Ω 的高幅度

• 高輸出電流驅動至 1A

• <10ns的快速轉換時間

• 低失真

• 自定義配置：增益、輸入阻抗、輸出配置

大電流大功率

憑借 1A 的峰值輸出電流，9260A 可實現高達 10W 的連續功率輸出，使其成為各種脈沖應用的理想選擇。

儀器配置

9260A 可配置為兩個單端獨立通道，或用作具有兩個差分輸出的單輸入。9260A 的標準配置可在 x34 增益下將 50Vp-p 的最大輸出電壓設置為 10 歐姆。其他定制增益，如x15可以在購買時訂購，使客戶能夠有更廣泛的選擇來解決他們的應用。

輸出特性

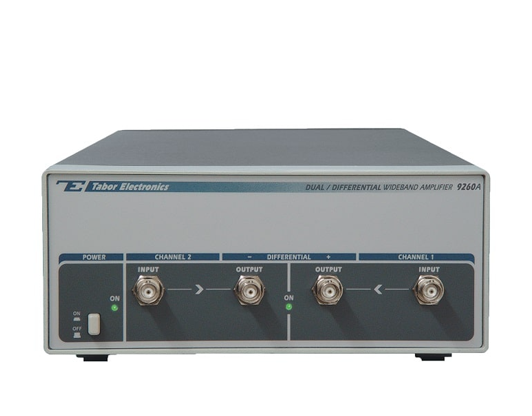

輸出位于前面板上。有兩個輸出，每個通道一個。當 9260A 配置為兩個獨立的放大器時，輸出在大約 34MHz 帶寬下產生 45Vp-p 范圍內的放大信號，以匹配負載阻抗。

輸入特性

放大器的輸入可以配置為匹配不同的源阻抗，如50Ω、75Ω或1MΩ。每個通道有三個輸入： 1.主要輸入。此輸入位于前面板上，通常用于信號輸入。 2.輔助輸入。此輸入位于后面板上，可用作求和輸入。 3. 直流偏移輸入。該輸入也位于后面板上，可用于在指定的輸出電平窗口內偏移信號電平。

助劑

9260A 的每個通道有兩個附加輸入，允許兩個信號求和，并提供直流電平偏移的外部控制。這些輸入只能從后面板訪問。

目標應用

目標應用包括壓電陶瓷、傳感器表征、MEMS、通用電子和科學應用，而新型 9260A 是幾乎任何需要高電壓和高電流放大的寬帶寬應用的理想解決方案。
