1.如何選擇示波器的采樣率？

　　采樣率通常由帶寬決定。高斯響應示波器（InfiniiVision一般來說，采樣率是帶寬的4倍或更高。

　　2.選擇額定采樣率最高的示波器是否足以提供額定實時帶寬？

　　最大額定采樣率與實時帶寬密切相關。“實時”示波器可以捕獲并顯示與其額定帶寬對應的信號，表示在單次采集中(非重復)。

　　大多數工程師都很熟悉Nyquist采樣定理。根據這個定理，它有最大頻率fmax有限帶寬(頻帶有限)信號，采樣頻率等間隔fS必須比最大頻率高fmax兩倍以上(即fs>2?fmax)，以獨特的方式重建信號而不會混合。

　　目前，fmax通常稱為Nyquist頻率(fN)。有些工程師會錯誤地假設fmax或fN與fBW(示波器帶寬)是一樣的。根據這個假設，具有特殊額定帶寬的示波器所需的最小采樣率是示波器實時帶寬技術指標的兩倍(如圖1所示)。但是，除非示波器有磚墻濾波器響應，否則fmax與fBW不一樣。就像我們以前一樣。“第1個技巧”帶寬指數為1GHz以下示波器通常具有高斯頻響應。即使示波器在-3dB信號頻率范圍在帶寬頻率點以上的衰減并不能完全消除這些高頻率重量。圖1中的紅色陰影部分是重疊的頻率重量。因此，示波器fmax總是高于fBW。

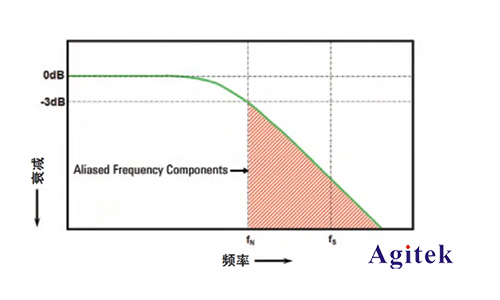

　　圖1：當示波器的帶寬指定為采樣率時?如圖所示。

　　建議示波器的最大額定采樣率應至少比額定實時帶寬高4或5倍（如圖2所示）。sin(x)/x波形重建濾波器能準確再現高速信號的波形，其分辨率可達幾十皮秒。

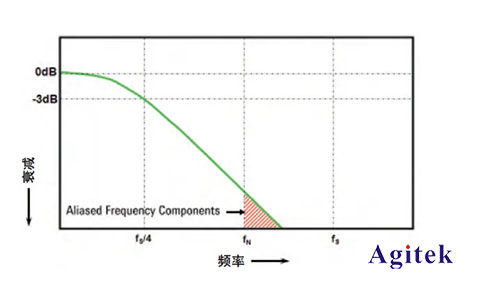

　　圖2：當示波器的帶寬指定為采樣率時?如圖所示。

　　3.示波器采樣率的計算公式是什么？我能手動設置嗎？InfiniiVision示波器采樣率？

　　雖然在任何InfiniiVision采樣率不能直接設置在示波器上，但采樣率可以通過調整示波器的時間/格設置間接設置。這是因?yàn)镵eysightMegaZoomIV定制ASIC該技術可以自動調整采樣率，使波形采樣占據整個示波器屏幕。簡而言之，采樣率可以通過以下方程計算：

　　采樣率=存儲器深度/屏幕上的時間

　　這使得顯示器能夠在沒有等待時間和屏幕數據的情況下占據整個屏幕上的顯示時基。

　　您可以通過調整時間基來監測示波器的實際采樣率。

　　要查看7000B只需點擊前面板上系列示波器的采樣率[Horiz]鍵。屏幕底部右側顯示采樣率。

　　只需點擊前面板上的5000和6000系列示波器的采樣率[Main/Delayed]鍵。屏幕底部右側顯示采樣率。

　　2000x和3000x屏幕右側總是采樣系列示波器Acquisition(采集)區域下顯示。
