示波器是什么？

　　示波器作為電子測試行業最基本的綜合儀器，最常見的用途之一是排除電子設備故障。例如，當電壓表可能顯示完全意外的電壓時，示波器可能顯示電路在振蕩。在其他情況下，脈沖的準確形狀或定期性非常重要。

　　例如，在電子設備中，可以使用示波器作為一個簡單的信號示蹤器“探測”等級（如電子混頻器、電子振蕩器、放大器）之間的連接。如果沒有預期信號或信號不正確，則表明電子設備的一些主要操作不正確。由于大多數故障是由單個故障組件引起的，每個測量都表明，復雜設備的某些階段要么工作，要么可能沒有故障。

　　一旦發現故障階段，技術人員通?？梢酝ㄟ^進一步探測準確地告訴哪個組件出現故障。更換組件后，可以恢復使用，或者至少可以隔離下一個故障。這種故障排除是廣播、電視接收器、音頻放大器等典型故障排除方法，但可用于電機驅動等完全不同的設備。

　　另一個目的是檢查新設計的電路。通常，由于設計錯誤、電壓電平不良、電噪聲等原因，新設計的電路會出現故障。數字電子設備通常使用時鐘工作，因此顯示時鐘信號和取決于時鐘測試信號的雙痕跡示波器非常有用。存儲示波器有助于“捕獲”罕見的電子事件導致不良操作。

　　示波器種類

　　1.按信號類別分類

　　示波器可分為模擬示波器和數字示波器兩類。

　　◆模擬示波器：其工作模式是直接測量信號電壓，并通過從左到右通過示波器屏幕的電子束在垂直方向上描述電壓。

　　◆通過模數轉換器工作（ADC）將被測電壓轉換為數字信息。數字示波器捕獲一系列波形取樣值并存儲取樣值。存儲限度是判斷累計取樣值是否能描述波形。然后，數字示波器根據測量數據在屏幕上重構波形。

　　老式示波器主要是模擬示波器。隨著數字信號處理能力的顯著提高，現代示波器主要是數字示波器。模擬示波器和數字示波器可以勝任大多數應用程序。由于模擬示波器和數字示波器的不同特性，只有在某些特定的應用程序中才會出現合適和不合適的地方。

　　模擬示波器需要示波管，因?yàn)闇y量目標帶寬越來越高.全面推廣垂直放大和水平掃描技術，以獲得更高的帶寬。數字示波器只需要改進前端A/D轉換器的性能可以獲得更高的帶寬。一般來說，數字示波器對示波管.掃描電路.顯示.存儲等沒有特殊要求。

　　此外，通過強大的數字信號處理能力，數字示波器可以充分利用記憶.存儲和處理，以及各種觸發和先進的觸發能力。數字示波器提供了許多傳統模擬示波器所不具備的實用功能，并有取代模擬示波器的趨勢。

　　數字示波器近年來發展迅速，也可細分為數字存儲示波器（DSO）.數字熒光示波器（DPO）采樣示波器。

　　2.按通道數分類

　　示波器也可分為以下幾類：

　　◆單通道/單跟蹤示波器

　　◆雙通道/雙跟蹤示波器

　　◆四通道/四跟蹤示波器

　　模擬示波器和數字示波器通常都有多個通道。

　　3.按帶寬分類

　　示波器按測量帶寬分類可分為5MHz.10MHz.20MHz.40MHz.60MHz.100MHz.200MHz.350MHz.500MHz.1GHz等等。帶寬是示波器的重要技術指標，帶寬越高，示波器性能越好。

　　示波器的主要技術指標

　　對于現代示波器，帶寬.采樣率.存儲深度和上升時間是示波器的四個重要技術指標。這四個技術指標決定了示波器的性能。

　　帶寬被定義為信號衰減3dB當時的信號頻率。帶寬指標主要反映在衰減器和放大器的指標上。帶寬越高，信號的頻率就越高，測試就越準確。簡單地說，如果示波器的帶寬不夠，測量的信號就會扭曲，測試就不能反映真實信號的特征。

　　采樣率又稱實時采樣率，反映了示波器ADC一般來說，示波器的采樣率通常大于或等于其帶寬的4倍。

　　存儲深度是測量數據可以保存的大小，主要影響觀測時間的長度。此外，存儲深度也與采樣率有關。一般來說，存儲深度=采樣率×觀測時間，如果觀測時間較長，采樣率會下降。設置存儲深度和采樣率的選項通常在示波器上提供。

　　上升時間也是示波器的一個非常重要的指標。在模擬示波器中，上升時間反映了測試快速信號的能力。在數字示波器中，由于工作原理不同，上升時間通常不會增加，因?yàn)樯仙龝r(shí)間與采樣點的位置和掃描速度有關。

　　除上述四個技術指標外，示波器的波形捕獲率.響應速度.觸發條件.本底噪聲水平.方便性和擴展性也反映了示波器的性能。

　　目前，示波器正在向高帶寬發展.高采樣率.大存儲深度.隨著大屏幕的發展，示波器的測量性能和實用性越來越高。

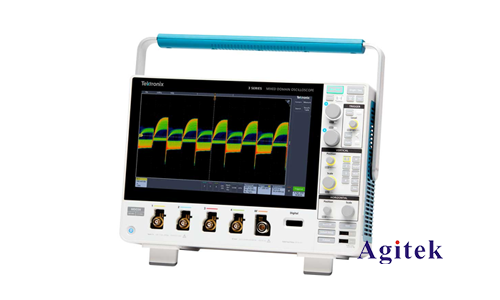

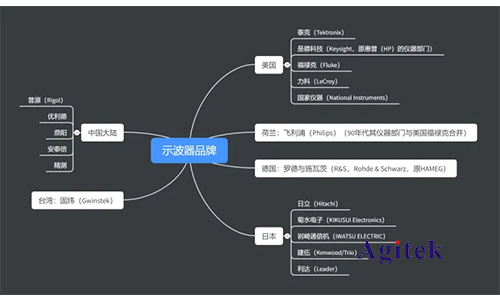

　　示波器品牌

　　目前進口好點的示波器是德(安捷倫)和泰克（tektronix），力科(leCroy)其他品牌，國產示波器目前做得更好的是普源，其次是優利德、鼎陽、安泰信、精測。

       以上就是示波器選購需要注意哪些的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難
