同惠TH2851-030阻抗分析儀。這是一款高性能的測量儀器，廣泛應用于電子元器件的阻抗參數測量。為了幫助您充分發揮這款設備的功能，我們將詳細介紹其使用方法。請按以下步驟操作，以確保測量的準確性和儀器的安全使用。

　　一、設備準備

　　1.檢查設備：在開始使用之前，請先檢查設備是否完好。確保儀器和附件無損壞，電源線、測試線及其他配件齊全。

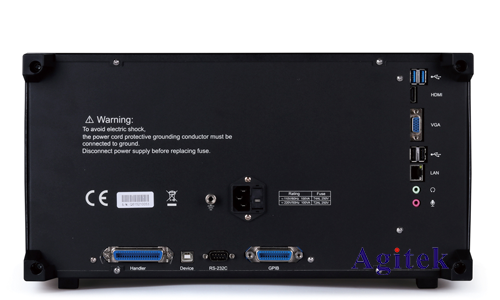

　　2.連接電源：將電源線插入儀器背面的電源插孔，并插入合適的電源插座。打開儀器背后的電源開關，設備會進行自檢，并在幾秒鐘后進入待機狀態。

　　3.連接測試夾具：根據被測元件的不同，選擇合適的測試夾具或探頭。將測試夾具的BNC接口牢固地連接到儀器的測試端口上。

　　二、基本設置

　　1.設定測量參數：

　　-按下“設置”鍵進入?yún)?shù)設置界面。

　　-使用旋鈕或箭頭鍵選擇需要設置的參數，包括測量頻率、測量模式（如電感、電容、阻抗等）、測試電壓等。

　　-調整參數后按“確認”鍵保存設置。

　　2.校準：在進行精確測量之前，需要對儀器進行校準。選擇“校準”功能，根據屏幕提示連接短路、開路和負載標準件，依次進行短路校準、開路校準和負載校準。校準完成后，儀器會自動保存校準數據。

　　三、進行測量

　　1.連接被測元件：將被測元件連接到測試夾具上，確保連接穩固，避免接觸不良導致測量誤差。

　　2.選擇測量功能：根據被測元件類型選擇相應的測量模式，例如電感（L）、電容（C）、阻抗（Z）等。

　　3.啟動測量：按下“測量”鍵，儀器將自動進行測量并在顯示屏上顯示結果。您可以通過屏幕讀取測量數據，包括阻抗值、相位角、品質因數等。

　　4.數據記錄與保存：如果需要保存數據，可以通過儀器的存儲功能將測量結果保存到內存中，或通過USB接口將數據導出到計算機進行進一步分析。

　　四、其他功能

　　1.掃描測量：TH2851-030具備掃描測量功能，可以在設定的頻率范圍內自動掃描并測量元件的阻抗參數。進入掃描設置界面，設定起始頻率、終止頻率和步進頻率，啟動掃描后，儀器會自動完成測量并繪制頻率響應曲線。

　　2.數據處理：儀器內置多種數據處理功能，包括數據平均、傅里葉變換等，您可以根據需要選擇合適的處理方法，提高測量數據的精度和可用性。

　　3.接口擴展：通過儀器的RS232或GPIB接口，可以將TH2851-030與其他儀器或計算機連接，組成綜合測試系統，實現自動化測量和遠程控制。

　　五、注意事項

　　1.安全操作：使用儀器時，請確保工作環境干燥、清潔，避免潮濕或灰塵進入儀器內部。不要在通電狀態下更換測試夾具或探頭，防止電擊或損壞設備。

　　2.定期維護：定期檢查儀器和測試夾具的狀況，清潔表面灰塵，確保連接部分無氧化或松動。若發現問題，應及時聯系專業維修人員處理。

　　3.使用規范：嚴格按照說明書要求操作，避免超范圍使用，如測量過高的電壓或電流，防止損壞設備或影響測量結果。

　　同惠TH2851-030阻抗分析儀是一款功能強大、操作簡便的測試儀器。通過正確的使用方法和日常維護，您可以獲得高精度的測量數據，助力您的研究和開發工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
