羅德與施瓦茨示波器如何把波形圖放大

　　在現代電子工程中，示波器是分析和調試電路中電信號的重要工具。而羅德與施瓦茨（Rohde&Schwarz）作為全球領先的測試和測量設備制造商，其示波器因其高性能和人性化設計備受工程師們的青睞。在實際操作中，放大波形圖是一個常見且關鍵的操作，可以幫助我們更詳細地觀察信號特征和捕捉細節。本文將詳細介紹如何在羅德與施瓦茨示波器上進行波形圖的放大操作。

　　設備介紹

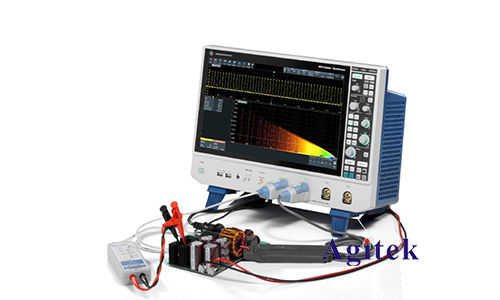

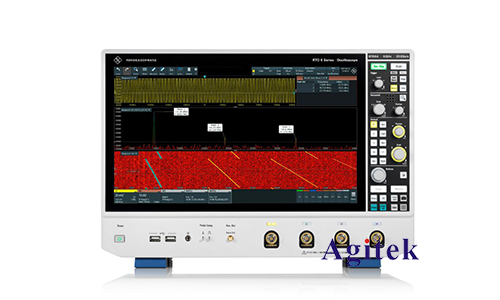

　　羅德與施瓦茨示波器有多種型號，包括RTO系列、RTE系列和RTC系列等，這些示波器都具備高采樣率、高帶寬和豐富的功能。它們的操作界面設計人性化，功能強大且易于使用，特別是在波形圖放大方面，提供了多種方式來滿足不同需求。

　　基本放大方法

　　1.垂直縮放（Vertical Scaling）:

　　-調整垂直靈敏度：通過旋轉垂直縮放旋鈕（通常標記為“VOLTS/DIV”），可以改變波形的垂直放大倍數。向右旋轉可以放大波形，向左旋轉則縮小波形。這一方法可以快速放大波形的幅度，適合于觀察信號的細節。

　　-垂直偏移調整：除了調整垂直靈敏度，還可以通過調整垂直偏移旋鈕（標記為“POSITION”）來上下移動波形，確保放大后的波形在屏幕中心位置，從而更方便地觀察。

　　2.水平縮放（Horizontal Scaling）:

　　-調整時間基準：通過旋轉水平縮放旋鈕（通常標記為“SEC/DIV”），可以改變波形的水平放大倍數。向右旋轉可以放大波形的時間軸，向左旋轉則縮小波形。這一方法適用于觀察信號的時間細節，如脈沖的上升時間、下降時間等。

　　-水平偏移調整：與垂直偏移類似，可以通過調整水平偏移旋鈕來左右移動波形，確保放大后的波形在屏幕中心位置，方便觀察。

　　高級放大方法

　　1.波形縮放功能（Zoom）：

　　-羅德與施瓦茨示波器提供了專門的縮放功能，通常在操作界面上有專門的縮放按鈕或菜單選項。激活縮放功能后，可以在屏幕上選擇要放大的波形區域，示波器會自動將選定區域放大到整個屏幕。

　　-具體操作步驟如下：首先，通過觸摸屏或旋鈕選擇波形要放大的部分，然后按下“Zoom”按鈕，示波器將該部分波形放大顯示。此功能非常直觀，適合快速定位和分析信號細節。

　　2.窗口縮放（Windowing）：

　　-一些羅德與施瓦茨示波器支持窗口縮放功能，可以同時顯示原始波形和放大后的波形。通過設置窗口參數，可以選擇某個時間段或電壓范圍內的波形進行放大顯示。這種方法便于比較和分析原始信號與放大信號之間的差異。

　　-操作步驟包括在菜單中選擇“Window”選項，然后設置窗口范圍，示波器會自動調整顯示，提供原始和放大信號的同步視圖。

　　3.FFT分析：

　　-對于需要觀察信號頻譜特性的場景，羅德與施瓦茨示波器提供了快速傅里葉變換（FFT）功能。通過FFT分析，可以將時域信號轉換為頻域信號，并對頻域波形進行放大分析。

　　-操作步驟包括選擇“FFT”模式，然后調整頻域放大倍數，示波器會顯示放大后的頻譜圖，幫助分析信號的頻率成分和噪聲特性。

　　結合自動測量功能

　　-自動測量功能：羅德與施瓦茨示波器配備了多種自動測量功能，如峰值電壓、頻率、周期、上升時間等。在放大波形時，可以結合這些自動測量功能，快速獲取關鍵參數，進一步分析信號特性。

　　-光標測量：使用光標測量功能，可以手動放置光標在放大后的波形上，精確測量電壓或時間差。通過光標功能，可以更精確地讀出放大后的信號細節。

　　羅德與施瓦茨示波器憑借其高性能和人性化設計，為工程師提供了多種波形放大方法。無論是基本的垂直和水平縮放，還是高級的Zoom功能、窗口縮放和FFT分析，這些功能都可以幫助我們更清晰地觀察和分析信號細節。在使用這些功能時，結合自動測量和光標測量功能，可以提高測試效率和準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
