羅德與施瓦茨示波器RTB2002測交流電

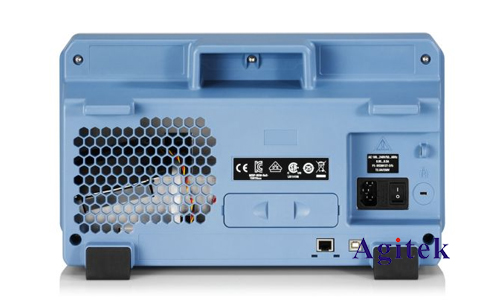

　　在電子測量領域，羅德與施瓦茨的RTB2002示波器以其高性能和易用性而聞名。這款示波器不僅在功能上強大，而且操作界面友好，非常適合專業工程師和技術人員使用。下面將詳細介紹如何使用RTB2002示波器測量交流電，確保您能最大化地利用這款設備的全部潛力。

　　1.初始設置與準備工作

　　1.1設備檢查

　　首先，確保RTB2002示波器處于良好工作狀態。檢查電源線和探頭連接是否完好，確保示波器已正確接地。

　　1.2探頭校準

　　在測量之前，務必進行探頭校準。連接探頭到示波器的校準端口，調整探頭的補償電容，使屏幕上的方波信號清晰穩定。

　　2.連接與設置

　　2.1連接探頭

　　將探頭的接地夾連接到被測電路的地，探頭尖端連接到交流信號源。務必確保連接牢固，以避免測量誤差。

　　2.2設置示波器參數

　　打開示波器，選擇適當?shù)拇怪笨潭龋╒/div）和時間刻度（s/div）。對于常見的50Hz或60Hz交流電，可以從10ms/div的時間刻度開始，垂直刻度根據交流電壓幅度調整，一般選擇1V/div或2V/div。

　　3.波形觀測與調整

　　3.1調整觸發

　　在示波器的觸發菜單中，選擇“邊沿觸發”模式，并設置觸發電平為交流波形的中間值。這樣可以穩定地顯示完整的交流周期。

　　3.2波形優化

　　調整垂直和水平刻度，使交流電的波形在屏幕上清晰顯示。使用“自動設置”功能可以快速優化顯示，但手動調整可能會更精確。

　　4.數據分析

　　4.1測量基本參數

　　使用RTB2002示波器的測量功能，獲取交流電的幅度、周期、頻率等基本參數。示波器可以自動計算這些參數，并在屏幕上顯示，非常方便。

　　4.2諧波分析

　　對于更高級的分析，RTB2002示波器還提供FFT（快速傅里葉變換）功能，可以分析交流信號中的諧波成分。這在電力電子、音頻工程等領域尤為重要。

　　4.3數據記錄

　　RTB2002示波器支持USB存儲，可以將測量數據導出進行進一步分析。將測量結果保存為CSV文件，方便在計算機上使用Excel或其他數據分析工具處理。

　　5.常見問題與解決

　　5.1波形不穩定

　　如果波形不穩定，首先檢查觸發設置是否正確。確保觸發電平在信號范圍內，并嘗試不同的觸發模式。

　　5.2測量誤差

　　測量誤差可能來自探頭補償不正確或連接不牢固。重新校準探頭，確保接地良好，并避免探頭線纜的干擾。

　　5.3信號失真

　　如果信號看起來失真，檢查示波器的帶寬限制設置。對于高頻信號，確保示波器帶寬足夠高。RTB2002示波器具有多種帶寬選項，可以根據需要調整。

　　6.實際應用示例

　　6.1電源質量分析

　　使用RTB2002示波器可以檢測電源中的噪聲和瞬態。通過觀察電源波形，識別電壓波動和諧波失真，優化電源設計。

　　6.2音頻信號測試

　　在音頻工程中，RTB2002示波器可以用于測量和分析音頻信號的失真和頻譜。通過FFT功能，可以輕松識別不希望的諧波和噪聲。

　　6.3電機驅動測量

　　在電機驅動系統中，測量電流和電壓波形是非常重要的。RTB2002示波器可以幫助工程師分析電機啟動過程中的瞬態現象，優化控制算法。

　　羅德與施瓦茨RTB2002示波器憑借其優越的性能和人性化的設計，成為測量交流電的不二選擇。通過正確的連接、設置和數據分析，工程師可以精確地測量和分析各種交流信號，提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
