航空電子設備的可靠性和安全性至關重要。為了確保飛機內部的電子系統不受外部電磁干擾的影響，并避免自身輻射對其他設備造成干擾，需要進行嚴格的EMC測試。其中，輻射測試是必不可少的環節，它旨在評估設備在工作狀態下所產生的電磁輻射水平是否符合相關標準。

　　泰克信號發生器在航空電子設備EMC輻射測試中的應用

　　1.測試需求與挑戰

　　航空電子設備EMC輻射測試通常需要模擬真實的飛機內部環境，例如飛機內部的ATIS（自動化終端信息系統）音頻信號。這種音頻信號的頻率范圍通常較寬，且包含各種復雜的波形。傳統方法使用PC播放音頻文件、音頻放大器和RF發生器來模擬這種信號，但這種方法存在以下不足：

　　信號精度和穩定性難以控制；

　　設備繁多，操作復雜；

　　難以滿足測試需求的快速變化。

　　2.泰克AFG3000系列信號發生器的解決方案

　　泰克AFG3000系列任意波形/函數發生器為航空電子設備EMC輻射測試提供了一種高效、精準的解決方案。其主要優勢體現在以下幾個方面：

　　任意波形生成功能：能夠生成各種復雜的波形，包括音頻信號、正弦波、方波、三角波等，滿足不同測試需求。

　　雙通道獨立定時：兩個獨立的通道可以同時生成不同的信號，并通過獨立的計時器控制，方便模擬多種復雜信號。

　　外部調制功能：能夠?qū)⑼獠啃盘?hào)，例如音頻信號，調制到載波信號上，從而模擬真實的飛機內部通信信號。

　　高頻范圍：AFG3252型號支持高達240 MHz的正弦波頻率范圍，能夠覆蓋大多數航空電子設備的測試需求。

　　體積小巧，操作簡便：相比傳統方法，使用AFG3000系列信號發生器簡化了測試流程，提高了測試效率。

　　3.使用方法與技巧

　　在使用AFG3000系列信號發生器進行航空電子設備EMC輻射測試時，可以采用以下方法和技巧：

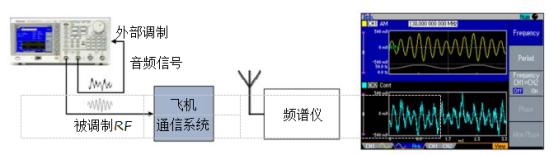

　　Channel 1載波信號生成：將Channel 1設置為外部調制模式，使用外部信號源生成載波信號，例如130 MHz的正弦波。

　　Channel 2音頻信號生成：使用Channel 2生成音頻信號，通過麥克風和示波器記錄飛機內部ATIS音頻信號波形，并使用ArbExpress軟件將波形文件導入到AFG3000系列信號發生器中。

　　信號周期匹配：設置Channel 2中的信號周期，使其與音頻信號的時間周期相匹配，保證信號的真實性。

　　測試方案設計：根據測試目標和相關標準設計合理的測試方案，并使用AFG3000系列信號發生器生成所需的信號。

　　數據分析與報告：對測試結果進行分析和匯總，形成測試報告，并根據測試結果評估航空電子設備的EMC性能。

　　泰克AFG3000系列信號發生器在航空電子設備EMC輻射測試中具有廣泛的應用。其靈活的波形生成功能、雙通道獨立定時、外部調制功能以及高頻范圍，能夠有效模擬真實測試環境，幫助測試人員快速、精準地完成測試任務。同時，使用AFG3000系列信號發生器能夠簡化測試流程，提高測試效率，降低測試成本。相信隨著航空電子設備技術的不斷發展，泰克AFG3000系列信號發生器將在航空電子設備EMC輻射測試中發揮更加重要的作用。
