一、分選功能概述

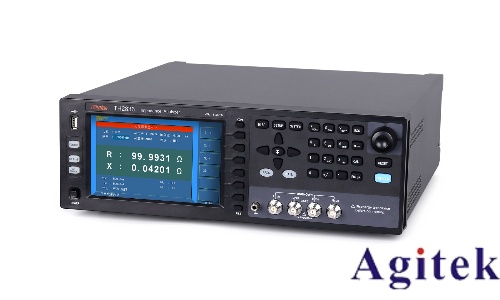

同惠TH2816D作為一款智能LCR測試儀，其自動元件分選功能通過預設參數范圍與比較器邏輯，實現元件批量測試中的快速分類。該功能適用于電阻、電容、電感等元件的質量篩選，支持多檔分選、數據存儲及外部控制，滿足生產線上高效檢測需求。

二、核心配置參數解析

1. 分選檔位設置

儀器支持10檔分選（9檔合格+1檔不合格），每檔可獨立設定測量參數（如阻抗、容值）的上下限。用戶需根據實際元件規格，在菜單中逐項輸入各檔位的閾值范圍。

附屬檔用于特殊判定，例如標記臨界元件以供復核。

2. 比較器邏輯配置

通過“Pass/Fail”指示與訊響狀態選擇，儀器可實時反饋測試結果。用戶需設定各檔位的響應方式（如綠燈Pass、紅燈Fail），并調整訊響音量或關閉提示。

3. 觸發與掃描模式

觸發方式可選內部、手動、外部信號或總線控制，實現自動化流程銜接。

列表掃描功能支持4點頻率/電平組合測試，適用于多條件分選場景。

三、操作步驟指南

1. 參數預設

進入“分選設置”菜單，依次定義各檔位參數范圍及響應模式。

啟用“檔計數”功能可實時統計各檔位元件數量，便于生產管理。

2. 校準與清零

使用開路/短路掃頻清零功能消除系統誤差，確保測量精度。

負載校準可補償測試夾具阻抗，提升分選可靠性。

3. 測試執行

連接元件至測試端（五端法推薦），啟動自動測試。

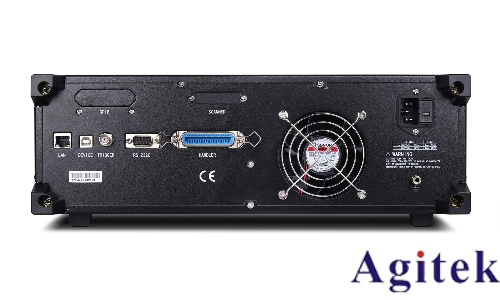

儀器根據預設邏輯自動分類，并通過接口輸出結果（如RS-232C或Handler）。

四、應用場景與注意事項

1. 典型場景

元件生產線的批量質檢：快速剔除不良品，提升效率。

研發階段元件參數驗證：通過分選功能篩選目標參數元件。

2. 關鍵要點

定期校準儀器以確保分選精度，避免誤判。

高頻測試時需注意信號源輸出阻抗（30Ω/100Ω）的選擇，匹配元件特性。

合理設置平均次數（1-255）以平衡測試速度與穩定性。

TH2816D的自動元件分選功能通過靈活的參數配置與高效的執行邏輯，為元件檢測提供了智能化解決方案。用戶需結合具體應用場景，合理設置分選檔位與觸發模式，并嚴格遵循校準流程，以實現精準、高效的元件分類。
