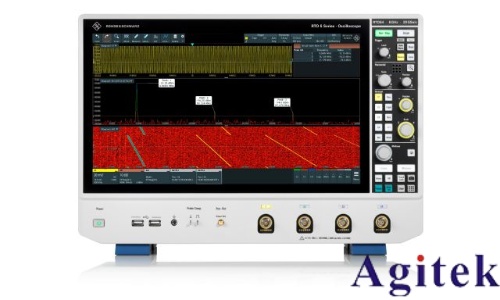

作為電子工程師和愛好者必備的工具，示波器在測量直流電壓時能提供精準的數據支持。本文將詳細介紹如何使用羅德與施瓦茨示波器R&S?RTO64測量直流電壓，幫助您快速掌握操作步驟與注意事項。

一、連接與基礎設置

1. 連接探頭：將示波器探頭連接至待測電路。確保探頭接地線連接至電路地線，信號線接觸待測點。注意根據電壓范圍選擇合適的探頭衰減比（如1X或10X）。

2. 輸入耦合選擇：將示波器輸入耦合模式切換至“DC”，確保同時測量信號的直流與交流成分。

3. 觸發設置：選擇“邊沿觸發”模式，調整觸發電平使波形穩定顯示。若信號穩定，可適當關閉觸發功能。

二、參數調整與測量

1. 垂直刻度設置：通過旋鈕或菜單調整垂直靈敏度（如每格500mV），使波形在屏幕中央清晰顯示。若波形超出屏幕范圍，增大靈敏度；若顯示過小，則減小靈敏度。

2. 時基調整：設置水平時基（如每格1ms），確保波形在時間軸上完整顯示。

3. 讀取直流電壓：

    觀察波形：直流電壓表現為水平直線。

    確定零電壓線：將輸入耦合切換至“GND”，調整垂直位移旋鈕使時基線位于屏幕中央或指定刻度線。

    切換回“DC”模式，記錄波形直線與零電壓線的垂直距離（單位：格）。

    計算電壓值：直流電壓（V）= 垂直距離（格）× 垂直靈敏度（V/格）。

三、注意事項

1. 探頭選擇：高壓測量需使用專用高壓探頭，避免損壞設備。

2. 量程匹配：預估電壓范圍并選擇合適的垂直靈敏度，避免過載或分辨率不足。

3. 環境干擾：使用屏蔽線纜，避免電磁干擾。必要時開啟示波器的帶寬限制功能。

4. 數據記錄：及時保存測量數據（如CSV格式），便于后續分析。

四、進階技巧

自動測量功能：啟用示波器的自動測量功能，直接讀取直流電壓數值。

校準驗證：定期使用示波器內置校準信號驗證測量精度。

噪聲處理：通過平均采樣降低隨機噪聲，提高測量穩定性。

五、常見問題處理

1. 波形漂移：檢查接地線連接是否穩固，或調整觸發靈敏度。

2. 讀數異常：確認探頭衰減比設置是否正確，或重新校準探頭。

羅德與施瓦茨R&S?RTO64示波器憑借高精度與多功能性，能高效完成直流電壓測量。操作時需嚴格遵循連接規范，合理設置參數，并注意環境干擾因素。掌握上述步驟與技巧，您將能準確獲取待測電路的直流電壓數據，為電路設計與調試提供可靠依據。
