在高速數字通信、新能源汽車、5G射頻等前沿領域，信號傳輸速率不斷突破極限，這對測試設備的精度與靈活性提出了嚴苛要求。泰克MSO6系列示波器憑借其先進的ADC技術、超高性能參數及融合時頻域分析能力，成為工程師攻克高速信號分析難題的利器。本文將通過實測案例，深入探討其核心優勢與應用價值。

一、ADC性能實測：細節捕捉的基石

泰克MSO6系列示波器采用12-bit高分辨率ADC，相比傳統8-bit示波器，垂直量化精度提升4倍。在實測中，當分析低幅度高速信號時，其可清晰分辨0.1mV級信號細節，有效降低量化誤差。例如，在測試10Gbps光模塊眼圖時，12-bit分辨率能夠準確呈現波形邊緣的微小抖動，為信號完整性評估提供可靠數據。同時，其超低本底噪聲（4GHz帶寬下低至51.5μV）進一步保證了微弱信號的測量精度。

二、高速信號分析實戰：多維度工具鏈賦能

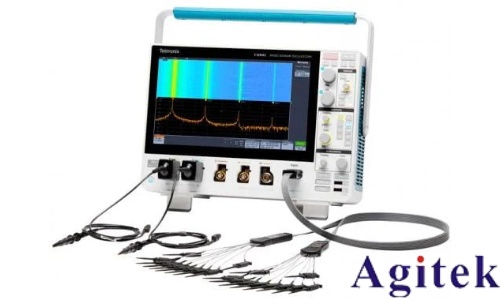

1. 時頻域聯合分析：通過頻譜視圖與實時FFT功能，可同步觀察時域波形與頻域干擾。例如，在調試開關電源的高頻噪聲時，示波器能快速定位數百M(fèi)Hz的干擾頻段，結合時域標記鎖定干擾源時間點。

2. 抖動與眼圖深度解析：內置DJA軟件可將總體抖動分解為隨機抖動（RJ）、確定性抖動（DJ）等成分，并生成抖動頻譜圖。實測中，對PCIe 5.0信號進行眼圖分析時，MSO6系列可精確測量上升沿抖動至皮秒級，輔助工程師優化時序設計。

3. 協議觸發與解碼：支持UART、CAN、以太網等協議觸發與解碼，簡化復雜通信調試。例如，在汽車電子系統中捕獲特定ID的CAN幀觸發，并實時解碼數據包，大幅提升故障定位效率。

三、應用場景突破：從實驗室到產線的全覆蓋

1. 高速數字接口測試：針對USB3.2、HDMI2.1等標準，MSO6系列提供自動化一致性測試軟件，一鍵生成符合行業規范的測試報告。

2. 電源完整性驗證：利用TDR模塊（選配）測量PCB走線阻抗，實測中可分辨1ps級反射信號，助力優化PDN設計。

3. 射頻前端調試：通過RF觸發與頻譜分析功能，捕獲瞬態調制信號，配合10GHz帶寬實現毫米波頻段信號的實時解析。

四、技術前瞻性與投資靈活性

泰克MSO6系列支持硬件參數按需升級（帶寬從1GHz至10GHz），分析軟件模塊可擴展，顯著降低長期測試成本。其FlexChannel技術允許動態配置模擬/數字通道，兼顧多信號類型測試需求。此外，250Mpts存儲深度與50GS/s采樣率的組合，確保在長時間監測中不失細節。

泰克MSO6系列示波器以高性能ADC為核心，結合時頻域融合分析工具鏈與靈活擴展能力，為工程師解鎖了高速信號分析的更深維度。無論是研發階段的信號特性挖掘，還是生產線的批量測試，其精準測量與智能分析功能正推動著新一代高速電子系統的創新與可靠性驗證。
