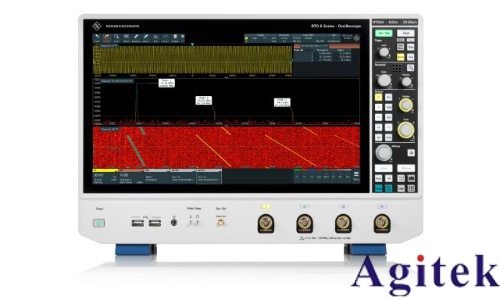

隨著數據中心、高性能計算和人工智能技術的快速發展，PCIe（Peripheral Component Interconnect Express）6.0標準應運而生。作為新一代高速互聯協議，PCIe 6.0的數據傳輸速率提升至64 GT/s，對信號完整性、時序精度和測試工具的性能提出了前所未有的挑戰。羅德與施瓦茨（Rohde & Schwarz）的RTP164B示波器憑借其先進的數字觸發系統，成為PCIe 6.0測試中不可或缺的關鍵設備，為工程師提供了精準、可靠的測量解決方案。

一、PCIe 6.0測試的核心挑戰

PCIe 6.0的高帶寬和低抖動要求使得信號測量變得極為復雜。微小的時序偏差或信號畸變可能導致鏈路失效，而傳統觸發系統難以捕捉和分析這些高速、低幅度的信號。此外，PCIe 6.0協議中引入的PAM4（四電平脈沖幅度調制）編碼技術進一步增加了信號分析的難度，需要測試設備具備高靈敏度和強大的模式識別能力。

二、RTP164B數字觸發系統的技術優勢

RTP164B示波器的數字觸發系統專為高速數字信號設計，具備以下核心功能：

1. 高精度邊沿觸發：支持亞納秒級的時間分辨率，可精確捕獲信號的上升沿、下降沿及異常跳變，確保關鍵時序參數的準確測量。

2. 復雜序列觸發：通過自定義觸發序列，可識別特定數據模式（如PAM4符號組合），自動捕獲特定協議幀或錯誤事件，大幅提升調試效率。

3. 碼型觸發與解碼：集成PCIe協議解碼功能，能夠解析物理層信號并關聯至鏈路層數據包，實現從信號到協議的深度分析。

4. 抖動與噪聲分析：結合低噪聲硬件與高級算法，可量化信號抖動成分（如隨機抖動、確定性抖動），輔助工程師定位信號質量瓶頸。

三、關鍵應用場景

1. 鏈路訓練與合規性測試：在PCIe 6.0的物理層測試中，RTP164B通過觸發系統鎖定訓練序列，驗證符號對齊、均衡算法效果及眼圖閉合時間，確保鏈路符合行業標準。

2. 故障診斷與調試：當系統出現間歇性通信錯誤時，序列觸發功能可捕獲特定錯誤幀前后的信號波形，幫助工程師快速定位FEC（前向糾錯）失敗、符號誤判等根源問題。

3. 電源完整性評估：通過觸發系統同步捕獲電源紋波與信號跳變，分析電源噪聲對數據眼圖的影響，優化系統設計余量。

四、實際應用案例

在某服務器主板研發項目中，團隊利用RTP164B的碼型觸發功能，成功捕獲了因PAM4符號間干擾導致的鏈路訓練失敗事件。通過眼圖分析工具量化抖動成分后，調整發送端均衡參數，最終將誤碼率降低至10^-12以下，滿足PCIe 6.0規范要求。

RTP164B示波器的數字觸發系統以高精度、高靈敏度和智能化分析能力，為PCIe 6.0測試提供了堅實的技術支撐。在高速互聯技術不斷演進的背景下，這一系統不僅保障了新一代產品的合規性與可靠性，更為工程師突破信號完整性瓶頸提供了關鍵洞察，推動半導體與通信技術的持續創新。
