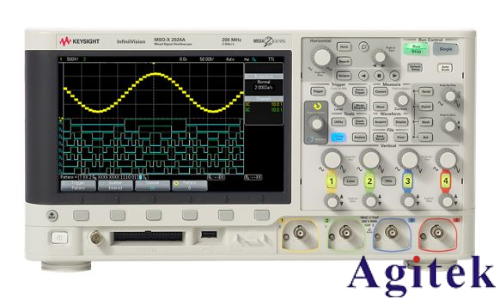

是德示波器 MSOX2022A 在長期使用過程中，測量精度可能會出現偏差，定期校準是確保其測量數據準確可靠的關鍵操作。下面從準備工作、校準流程到校準驗證，為你詳細介紹該校準方法。

一、校準前的準備工作

（一）校準工具準備

校準需要用到高精度的示波器校準儀，它能輸出標準的電壓、頻率、波形等信號，如可輸出頻率穩定、幅值精準的正弦波、方波。同時，準備適配的連接線纜，確保線纜無破損、接觸良好，以保證校準過程中信號傳輸穩定，避免因線纜問題導致校準誤差。

（二）環境條件準備

校準應在穩定的環境中進行。將環境溫度控制在 20℃ - 25℃之間，因?yàn)闇囟冗^高或過低會影響示波器內部電子元件的性能；相對濕度保持在 40% - 60% ，濕度過高易引發電路故障，過低則可能產生靜電干擾。此外，選擇遠離大型電機、變壓器等強電磁干擾源的場地，保證校準環境無強電磁場干擾。

二、自動校準流程

（一）進入校準菜單

開啟示波器，待其完成自檢進入正常工作界面后，按下 “Utility” 按鍵。在屏幕彈出的菜單中，通過方向鍵或旋鈕找到 “Calibration”（校準）選項，若在一級菜單未找到，可查看是否位于 “System Settings”（系統設置）等二級菜單下。

（二）執行自動校準

選中 “Auto Calibration”（自動校準）選項并確認執行。此時，示波器會自動對內部的垂直系統、水平系統、觸發系統等關鍵模塊進行檢測和校準。它會將自身測量結果與校準儀輸出的標準信號進行對比，自動調整相關參數。整個過程無需手動干預，通常持續幾分鐘，期間不要對示波器進行其他操作，避免中斷校準。

三、手動校準要點

（一）垂直通道校準

若自動校準后垂直測量仍有誤差，可手動校準。按下通道對應的 “CHx” 按鍵（x 為通道號），進入垂直設置菜單。將校準儀輸出已知幅值（如 1V 峰峰值）的標準信號接入對應通道，找到 “Vertical Offset”（垂直偏移）和 “Vertical Gain”（垂直增益）選項。通過調節 “Vertical Offset”，使示波器顯示的信號基線與標準基線對齊；調整 “Vertical Gain”，讓顯示的信號幅值與標準幅值一致，反復微調直至誤差在允許范圍內。

（二）水平時基校準

按 “Horizontal” 按鍵進入水平設置菜單。將校準儀輸出已知頻率（如 1kHz）的標準信號接入示波器，找到 “Timebase Calibration”（時基校準）選項。通過調整相關參數，使示波器測量的信號周期與校準儀標準信號周期相符，可利用示波器的光標測量功能輔助校準，確保測量周期誤差滿足精度要求。

四、校準驗證

完成校準后，使用校準儀輸出多種不同頻率、幅值的標準信號，如不同頻率的正弦波、方波，再次接入示波器測量。將測量結果與校準儀的標準值進行對比，檢查電壓幅值、頻率、周期等參數的測量誤差。若各項參數誤差均在示波器的精度指標范圍內（如電壓測量誤差小于 ±1%），則校準成功；若誤差較大，需重新進行校準操作。

通過以上規范的校準流程，可有效保障是德示波器 MSOX2022A 的測量精度，使其在電子測量工作中持續穩定地輸出可靠數據。若在校準過程中遇到儀器報錯等異常情況，建議聯系專業技術人員協助處理。
