普源示波器DHO914如何設置觸發功能

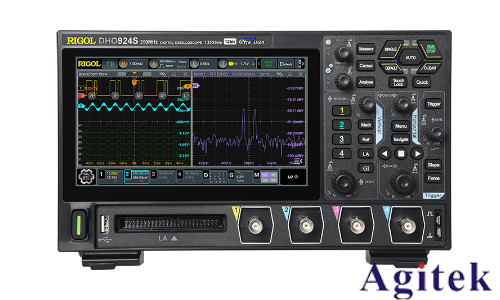

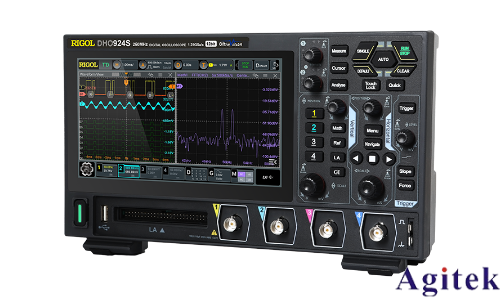

普源示波器DHO914作為電子測量領域的專業工具,其觸發功能如同“智慧之眼”,能夠精準定位并穩定顯示待測信號,幫助用戶高效完成信號分析與故障診斷。本文將詳細介紹DHO914的觸發功能設置方法,助力用戶掌握其核心操作技巧。
一、觸發功能的重要性與基本設置
觸發功能是示波器穩定顯示波形的關鍵。當信號滿足預設觸發條件時,示波器才會采集并顯示波形,避免因隨機信號導致顯示混亂。在DHO914面板上,通過“TRIGGER MENU”按鈕進入觸發設置界面,用戶需依次配置觸發模式、觸發源、觸發電平等參數。
二、觸發模式選擇與參數配置
1. 邊沿觸發模式:適用于周期性信號(如方波、正弦波)。用戶可設置觸發邊沿(上升沿/下降沿)、觸發電平及斜率。例如,分析電源紋波時,選擇上升沿觸發并調整電平至紋波峰值附近,可穩定顯示波形。
2. 脈寬觸發模式:針對特定脈寬信號(如窄脈沖或寬脈沖)。設置脈寬范圍(如>10ns或<50μs)及觸發極性(正脈寬/負脈寬),常用于數字電路時序分析或通信協議調試。
3. 視頻觸發模式:支持NTSC/PAL標準,同步捕獲視頻信號的行、場信息,適用于顯示設備或視頻傳輸系統的時序問題排查。
4. 高級觸發選項:DHO914還提供序列觸發(多條件組合)、邏輯觸發(多通道邏輯與/或/非)及欠幅觸發(信號低于閾值時觸發),滿足復雜場景需求。例如,調試I2C通信時,可通過序列觸發捕捉特定地址幀后的數據信號。
三、關鍵參數精細化調整
觸發電平:旋轉“LEVEL”旋鈕設定觸發閾值。需確保電平位于信號有效范圍內(如信號峰值的中間位置),避免觸發不穩定。
觸發耦合:選擇AC、DC或GND耦合模式。AC模式濾除直流成分,適合觀察交流信號細節;DC模式保留全部信號特征,適用于低頻或含直流偏置的信號。
觸發延遲:設置觸發后的采集延遲時間,用于定位信號特定相位,例如分析脈沖序列中的某個特定脈沖。
四、應用場景實例
1. 電源紋波測量:采用邊沿觸發,設置觸發電平略高于紋波峰值,結合高采樣率觀察高頻成分。
2. 電機驅動調試:使用邏輯觸發監測多路PWM信號的相位關系,優化控制時序。
3. 通信協議分析:通過序列觸發捕捉UART幀起始位后的數據段,輔助定位傳輸錯誤。
五、注意事項
確保觸發源與測量通道一致,避免誤觸發。
在噪聲環境中適當調整觸發靈敏度,防止誤觸發或漏觸發。
對于單次或偶發信號,切換至單次觸發模式,避免重復觸發干擾。
高壓測量時需使用專用探頭并確保示波器良好接地,保障操作安全。
普源DHO914示波器的觸發功能通過靈活的觸發模式與精細化參數配置,將信號捕獲與分析效率提升至新高度。無論是基礎調試還是復雜電路診斷,合理設置觸發條件都能幫助用戶快速鎖定信號特征,為電子設計與測試提供可靠支持。掌握觸發功能設置,將成為工程師高效工作的關鍵技能。
