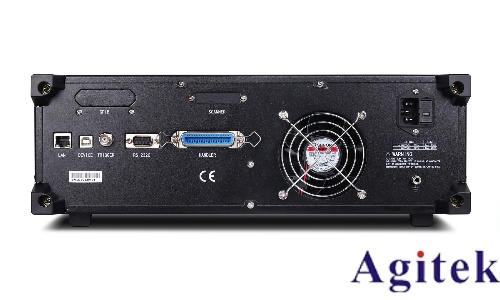

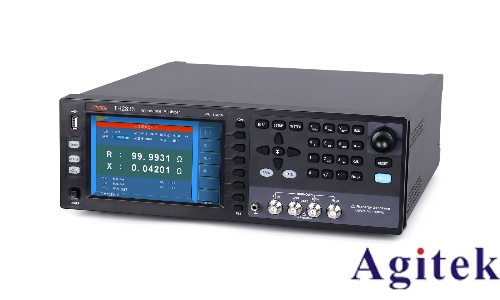

在電子元件參數測試領域，相位測量是評估元件交流特性的核心指標。同惠TH2838精密LCR測試儀通過先進的自動平衡電橋技術，實現了對電感、電容及電阻元件相位角的精準量化，為材料特性分析與電路設計優化提供了關鍵數據支撐。本文將深入解析該儀器相位測量的技術原理與實現路徑。

一、相位測量的物理基礎：復阻抗矢量解析

交流電路中的阻抗（Z）本質為復數矢量，包含幅值（|Z|）與相位角（θ）兩個維度。TH2838測試儀通過向被測元件（DUT）施加正弦激勵信號，同步采集電壓（V）與電流（I）的幅值及相位差。根據歐姆定律的復數形式：

$Z = \frac{V}{I} = |Z| \angle \theta$

儀器通過鎖相放大技術提取電流與電壓的相位偏移，結合幅值計算得到阻抗的完整矢量信息。這種測量方式突破了傳統阻抗僅關注幅值的局限，能夠全面反映元件的動態電學行為。

二、四端對測量架構的相位穩定性保障

為消除測試線纜寄生參數對相位測量的干擾，TH2838采用四端對（4-Terminal Pair）測量架構。測試端配置分為信號源端（HC、Hp）與檢測端（Lp、Lc），其中Hp與Lp構成獨立電壓檢測回路，通過高阻抗差分放大器實現電位差精準采集。Lc端通過反饋控制保持虛地電位，確保電流檢測回路與電壓檢測回路完全隔離。這種設計有效抑制了線間雜散電容（<0.1pF）與接觸電阻（<10mΩ）引入的相位誤差，尤其在高頻測量場景下（1MHz以上）實現了相位穩定性優于0.01°的指標。

三、數字信號處理技術的相位解調算法

儀器內置的高速ADC（采樣率≥200MS/s）將模擬信號數字化后，通過離散傅里葉變換（DFT）提取基波分量。相位解調采用改進型Correlation算法，對參考信號與響應信號進行互相關運算：

$\theta = \arctan\left( \frac{\sum_{n=0}^{N-1} v[n] \cdot i[n]}{\sum_{n=0}^{N-1} v^2[n]} \right)$

該算法通過累加N個周期數據提升信噪比，配合數字濾波器抑制諧波干擾。TH2838特有的相位補償校準功能，能夠在每次測量前自動修正系統固有相位偏移，確保全頻段（20Hz~2MHz）相位測量誤差小于0.05°。

四、應用實例：介質材料介電特性分析

在測量陶瓷電容器的介電損耗（tanδ）時，相位角直接反映材料的極化響應延遲。TH2838通過變溫測試夾具（溫度范圍-55℃~150℃）結合頻率掃描模式，可繪制tanδ-θ-f三維圖譜。當測試1GHz高頻MLCC樣品時，儀器能夠分辨出0.0001°的相位變化，準確捕獲介電常數隨頻率的非線性特征，為5G通信器件材料選型提供關鍵依據。

同惠TH2838精密LCR測試儀通過四端對架構、數字鎖相解調與自適應校準技術的深度融合，實現了相位測量的高精度與寬頻帶兼容性。這種測量能力不僅滿足傳統元件參數計量需求，更在射頻器件阻抗匹配、新能源材料特性評估等前沿領域展現出獨特價值。隨著電子系統向更高頻段與更低損耗方向演進，相位測量技術將成為精密電學分析不可或缺的工具。
