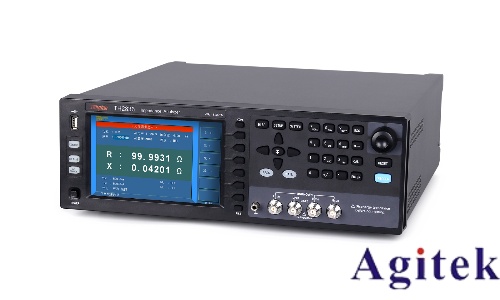

LCR測試儀TH2840A作為高精度電子元件參數測量設備，在生產線質檢、實驗室研發等場景中廣泛應用。然而，設備在長期使用過程中難免出現各類故障。本文結合常見故障現象、技術原理及維修經驗，系統梳理故障排除方法，并提供預防性維護建議，幫助用戶提升設備使用效率與可靠性。

一、電源與啟動故障

1. 無法開機

現象：按下電源鍵后無反應，指示燈不亮。

排查步驟：

(1) 檢查電源線連接是否松動，確認插座供電正常；

(2) 測量電源模塊輸出電壓（如±15V、5V等），若異常需更換電源板；

(3) 若使用電池供電，檢查電池電量或更換備用電池。

2. 開機黑屏/花屏

現象：顯示屏無顯示或出現亂碼、條紋。

排查步驟：

(1) 檢查顯示屏連接排線是否松動，重新插拔并清潔金手指；

(2) 使用手電筒照射屏幕，若可見隱約內容，則為背光板故障（更換LAMP-10.4"型號燈管）；

(3) 若MCU與顯示模塊通信中斷，嘗試通過JTAG接口刷新固件。

二、測試數據異常

1. 測量值偏差大

現象：測試結果與實際值差異超過5%。

排查步驟：

(1) 檢查測試夾具是否氧化或接觸不良，用酒精清潔觸點；

(2) 確認測試參數設置（如串聯/并聯模式、頻率范圍）是否與元件規格匹配；

(3) 執行儀器自檢（Self-Test）并校準，使用標準校準件驗證精度。

2. 阻抗/信號異常

現象：測試過程中"阻抗異常"燈亮。

排查步驟：

(1) 更換測試線排除線纜老化問題；

(2) 檢查被測元件是否短路或過載，導致保護電路觸發；

(3) 若ADC采樣誤差，需返廠維修輸入模塊。

三、操作與接口故障

1. 按鍵無響應

現象：面板按鍵或旋鈕失效，"Key Error"燈閃爍。

排查步驟：

(1) 拆卸鍵盤模塊，用導電橡膠清潔觸點及編碼芯片（如74HC165）；

(2) 檢查鍵盤接口是否松動，重新插拔連接線；

(3) 長按復位鍵10秒強制重啟系統。

2. 接口與存儲故障

現象：USB無法識別或數據保存失敗。

排查步驟：

(1) 使用FAT16/32格式U盤，確保電流≤500mA；

(2) 更新驅動程序或更換兼容性更強的存儲設備；

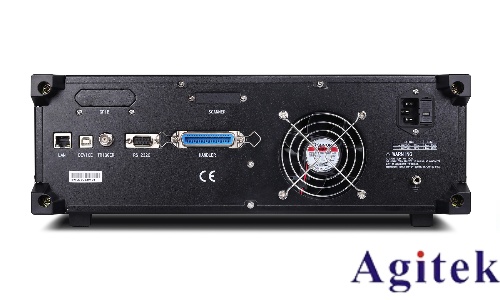

(3) 檢查GPIB/LAN接口線纜及設置，確認IP地址或GPIB地址是否正確。

四、預防性維護建議

1. 環境管理：避免設備長期暴露于潮濕（濕度≤80%）、高溫（25±5℃）或強磁場環境，定期使用干燥劑防潮。

2. 定期校準：每季度使用標準電阻/電容件校準，記錄偏差數據以追蹤精度變化。

3. 操作規范：

測試前確保元件斷電，避免帶電測量損壞儀器；

高頻測試選用同軸夾具，降低寄生參數影響。

通過系統化的故障排查與預防性維護，可有效降低LCR測試儀TH2840A的故障率，延長設備使用壽命。用戶在日常操作中需嚴格遵循操作規范，結合本文所述方法及時排除異常，確保測試數據的精準性與設備穩定性。
